1: Hva er en Socket Weld Flange, og hvorfor er den spesifikt valgt fremfor andre flenstyper for små-boringer, høy-integritet kobber-nikkelrørsystemer?

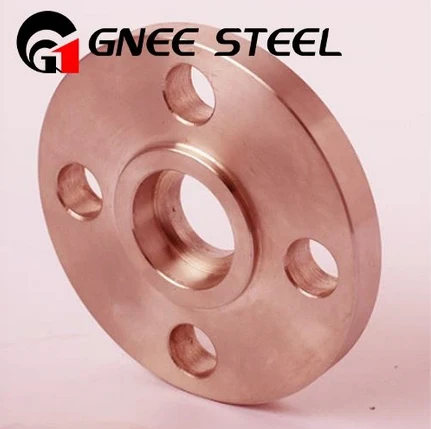

En socket Weld Flange er en type rørflens hvor røret settes inn i en muffe (forsenket område) i flensnavet og deretter filet-sveiset rundt den ytre omkretsen av røret-til-flensskjøten. Denne utformingen styres av dimensjonsstandard ASME B16.5 og materialstandarder for kobber-nikkelsmiing (f.eks. ASTM B283).
Det er det foretrukne valget for små-diameter (vanligvis NPS 2" og lavere), høyt-trykk og kritiske-service kobber-nikkellinjer av flere viktige årsaker:
Overlegen tretthetsmotstand: Sokkeldesignen gir iboende forsterkning og bedre justering enn en gjenget forbindelse, noe som resulterer i en skjøt med høyere motstand mot vibrasjon, termisk sykling og bøyemomenter. Dette er avgjørende for rørledninger ombord, offshore-instrumentering og pulserende pumpeutslippslinjer.
Eliminering av spaltekorrosjonsrisiko fra gjenger: I motsetning til gjengede flenser, unngår muffesveisekonstruksjonen den spiralformede sprekken til en gjenget forbindelse. Når den er sveiset, kan den indre boringen gjøres glatt (via sliping/polering), noe som reduserer risikoen for de lokaliserte stillestående sonene som forårsaker alvorlig sprekkkorrosjon i sjøvann og kloridtjenester.
Høy lekkasjeintegritet: Kombinasjonen av en mekanisk skulder (rørbunnen i muffen) og en hel-omkretssveis skaper en robust, lekkasjetett-tetning som passer for de høyeste trykkklassene (f.eks. klasse 3000, 6000 i henhold til ASME B16.11 for muffesveisekoblinger).
Enkel innretting på trange steder: Sokkelen sentrerer røret automatisk, noe som gjør feltmontering og sveising i trange rom (f.eks. maskinrom, modulskred) enklere enn å justere en støtsveiseflens.
For kritiske Cu-Ni-systemer som håndterer sjøvann, hydrazin eller høyt-saltoppløsninger der pålitelighet er avgjørende, tilbyr muffesveiseflensen den optimale balansen mellom styrke, korrosjonsmotstand og tetningsintegritet for små linjer.
2: Hva er de kritiske trinnene og beste fremgangsmåtene i sveiseprosedyren for å skjøte et kobber-nikkelrør til en muffesveisflens?
Sveising av kobber-Nikkel krever streng prosedyrekontroll for å bevare korrosjonsmotstanden og de mekaniske egenskapene. De viktigste trinnene er:
Fit-up and Gap: ASME B31.3 krever et gap på omtrent 1/16 tomme (1,6 mm) mellom enden av røret og bunnen av muffen. Dette gapet er ikke-omsettelig. Det gir mulighet for termisk ekspansjon av røret under sveising, og forhindrer at den første sveisepassasjen sprekker på grunn av tilbakeholdenhet, og sikrer riktig penetrasjon inn i roten av skjøten.
Omhyggelig rengjøring: Alle overflater (rørende OD, flensmuffe ID og tilstøtende områder) må rengjøres for oksider, fett og forurensninger. Bruk en stålbørste i rustfritt stål som utelukkende er dedikert til kobber-nikkellegeringer for å forhindre jernforurensning, som kan skape galvaniske groper. Løsemiddelrengjøring følger.
Utvalg av fyllmetall: Bruk et matchende eller over-tilsvarende fyllmetall. ERNiCu-7 (Alloy 400 Monel filler) er et vanlig og utmerket valg for sveising av 90-10 eller 70-30 Cu-Ni, siden det gir en korrosjonsbestandig, høyfast sveiseavsetning. Alternativt kan en matchende Cu-Ni fyllstav (f.eks. ERCuNi) brukes.
Sveiseprosess og -teknikk:
Prosess: Gass-wolframbuesveising (GTAW/TIG) brukes nesten utelukkende for rot- og fyllingspassasjer på grunn av dens nøyaktige varmeregulering.
Varmeinngang: Bruk lav varmetilførsel-høy reisehastighet, lav strømstyrke og en stringer perle-teknikk. Overdreven varme utvider den varme-påvirkede sonen (HAZ), fremmer kornvekst og kan føre til varme sprekker.
Interpass-temperatur: Kontroller strengt til under 150 grader (300 grader F). Bruk temp-pinner eller et infrarødt termometer. Hvis dette overskrides, risikerer du å miste de fordelaktige effektene av tidligere sveisepasseringer og øker følsomheten for sprekker.
Beskyttelsesgass: Bruk høy-argon (eller argon-heliumblanding) med tilstrekkelig etterfølgende gass for å beskytte sveisen til den avkjøles under oksidasjonstemperaturen.
Etter-sveisrengjøring og passivering: Etter sveising må varmefargen (oksider) på sveisen og HAZ fjernes ved lett sliping/trådbørsting etterfulgt av beising med en salpeter-fluorsyreløsning. Dette er avgjørende for å gjenopprette den beskyttende overflateoksidfilmen og sikre jevn korrosjonsbestandighet.
3: I offshore/marine sjøvannssystemer, hva er de unike korrosjonstruslene mot en Socket Weld Flange-enhet, og hvordan reduserer design og installasjon dem?
Det marine miljøet byr på spesifikke utfordringer som utformingen av muffesveisene må håndtere:
Trussel 1: Spaltkorrosjon ved sveiseroten. Hvis den indre sveiseroten ikke er glatt og sømløst blander seg med grunnmetallet, skaper den en mikro-spalte hvor sjøvann kan bli stillestående, deoksygenere og bli surt, og angripe metallet aggressivt.
Begrensning: Nøkkelen er profilering av innvendig boring. Etter sveising bør sveiseroten slipes forsiktig og poleres fra innsiden av røret (der det er tilgjengelig) for å skape en jevn, kontinuerlig kontur med basismetallet. For små boringer der dette er umulig, er det avgjørende med omhyggelig kontroll av den første sveisepassasjen for å minimere intern armering.
Trussel 2: Galvanisk korrosjon. Sammenstillingen forbinder forskjellige metaller: Cu-Ni-flensen, Cu-Ni-røret, sveisemetallet (ofte Monel), og potensielt forskjellige bolter (f.eks. rustfritt stål).
Begrensning:
Sørg for at sveisefyllmetall er elektrokjemisk kompatibelt (ERNiCu-7 er utmerket).
For bolting til andre flensmaterialer, bruk dielektriske isolasjonssett (isolerende pakninger, hylser, skiver) for å bryte den elektriske banen og forhindre akselerert korrosjon av det mindre edle materialet.
Trussel 3: Under-avleiring (begroing) korrosjon. Biobegroing eller sediment som legger seg på horisontale flensoverflater eller i stillestående lommer kan skape oksygenkonsentrasjonsceller.
Begrensning: Selv om Cu-Ni har iboende bunnstoffegenskaper, er god systemdesign for å minimere lav-strømningsområder og riktig orientering av flensen under installasjon (unngå oppovervendte-sokler som fanger opp rusk) viktig.
Trussel 4: Spenningskorrosjonssprekker (SCC) i HAZ. Restspenninger fra sveising, kombinert med spesifikke korrodenter som ammoniakk, kan forårsake SCC.
Redusering: Prosedyren med lav varmetilførsel minimerer HAZ-størrelsen og gjenværende stress. I kjente ammoniakkmiljøer kan nøye prosedyrekvalifisering og potensielt etter-sveisevarmebehandling (PWHT) vurderes, selv om dette er uvanlig for Cu-Ni.
4: Hva er de kritiske inspeksjonene og kvalitetssikringskontrollene for en fullført kobber-nikkelsvetsflensforbindelse før systemet tas i bruk?
En streng inspeksjonsplan er avgjørende for kritisk service:
Visuell inspeksjon (VT): Sjekk at den passer-til riktig rotmellomrom. Etter-sveis, inspiser for visuelle defekter: sprekker, underskjæring, overdreven konveksitet/konkavitet og riktig sveisekontur. Kontroller at sveisen er renset for alle oksider og sprut.
Dye Penetrant Testing (PT): Dette er en obligatorisk overflateundersøkelse for kilsveisen. PT vil avdekke overflatebrudd- som sprekker, manglende sammensmelting eller porøsitet i sveisekronen og -tåen. Det bør utføres etter -rengjøring etter sveising.
Radiografisk testing (RT): For de mest kritiske tjenestene (f.eks. hydrokarboninjeksjon, høy-sjøvann), kan RT for socket-sveisingen spesifiseres. Selv om det er utfordrende på grunn av geometrien, kan det avsløre indre defekter som rotporøsitet eller mangel på sideveggfusjon.
Positiv materialidentifikasjon (PMI): Kontroller at flensen og rørmaterialet har riktig Cu-Ni-kvalitet (C70600 eller C71500) ved hjelp av en håndholdt XRF-analysator. Dette forhindrer katastrofal materialblanding-.
Hydrostatisk trykktest: Det endelige sammensatte systemet (eller spolen) må gjennomgå en hydrostatisk test per kode (f.eks. ASME B31.3) ved 1,5 ganger designtrykket. Dette er den ultimate testen av sveisens integritet og lekkasje-tetthet.
Inspeksjon av innvendig boring: Der det er mulig (ved bruk av boreskoper for små diametre), inspiser den innvendige sveiseprofilen for å sikre en jevn overgang fri fra betydelige istapper eller sprekker.
5: Fra et livssyklus- og vedlikeholdsperspektiv, hvordan er det å spesifisere en muffesveiseflens sammenlignet med en gjenget-sveiseflens for et kobber-nikkelsystem?
Valget påvirker installasjonskostnad,-langsiktig pålitelighet og vedlikeholdsstrategi:
kontra gjenget flens:
CAPEX: Sokkelsveis har høyere startkostnader på grunn av sveisearbeid, kvalifiserte sveisere og NDE. Gjengeforbindelser er raskere å installere.
OPEX/Plitelighet: Det er her socket sveis utmerker seg. Gjengeforbindelser er evigvarende vedlikeholdsartikler, utsatt for lekkasjer fra vibrasjoner, termiske sykluser og uunngåelig sprekkkorrosjon i sjøvann. De krever regelmessig re-moment og utskifting av tetningsmasse. Muffesveis, når den er installert og inspisert, er i hovedsak en permanent, vedlikeholdsfri skjøt for hele levetiden til rørsystemet, og tilbyr overlegen langsiktig-pålitelighet og lavere livssykluskostnader i kritiske applikasjoner.
vs. butt-sveiseflens:
CAPEX: For små størrelser (NPS mindre enn eller lik 2"), er muffesveis generelt mer økonomisk. Det krever mindre sveising (en kilsveis vs. en full penetrasjonsstøtsveis), mindre kantforberedelse og enklere innretting.
Ytelse og vedlikehold: Butt-sveiseflenser gir den høyeste potensielle integriteten siden sveisen er en full-penetrasjonsskjøt, og den indre boringen kan være perfekt glatt. De er gullstandarden for større systemer med høy-energi. For små-boringslinjer er imidlertid ytelsesforskjellen minimal hvis muffesveisingen utføres riktig. Fordelen med muffesveisingen er enkel installasjon på trange steder og for feltmodifikasjoner. Fra et vedlikeholdsperspektiv regnes begge som permanente fuger.
Konklusjon: Kobber-Nikkel Socket Weld Flens er det førsteklasses valget for systemer med liten-diameter og høy-kritikk der de høye startkostnadene for kvalitetssveising og inspeksjon er begrunnet med kravet om null-lekkasjeintegritet, maksimal motstand mot sjøvannskorrosjon og lang, vedlikeholdsfri levetid{{4} Det er ingeniørens løsning for å eliminere de kroniske pålitelighetsproblemene knyttet til små-gjengede forbindelser i marine miljøer.
