1. Design og funksjon i rørsystemer
Spørsmål: Hva er en Hastelloy C-redusering, og hvordan letter utformingen flytstyring i korrosive rørsystemer?
A: En Hastelloy C-redusering er en rørkobling som brukes til å koble sammen to rør med forskjellige diametre, noe som muliggjør jevn overgang av væskestrøm i et rørsystem. Disse komponentene er produsert utelukkende av Hastelloy C-familielegeringer (typisk C-276 eller C-22) for å opprettholde korrosjonsmotstanden gjennom hele strømningsveien.
Typer reduksjonsmidler:
Det er to primære konfigurasjoner:

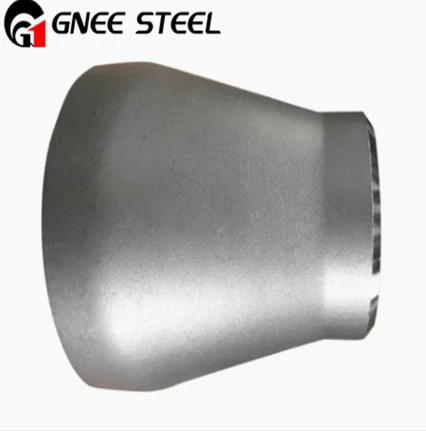

Konsentriske reduksjoner: Disse har en symmetrisk, kjegleformet -design med senterlinjen til den større enden på linje med senterlinjen til den mindre enden. De brukes i vertikale rørstrekninger eller der rørene forblir i samme plan, for eksempel pumpeutløp eller instrumenttilkoblinger.
Eksentriske reduksjonsmidler: Disse opprettholder en rett kant mens den motsatte siden avsmalner. Den flate siden kan installeres enten på toppen eller bunnen av røret. I horisontale rør, forhindrer eksentriske reduksjonsmidler luftakkumulering (når flatt på toppen) eller forhindrer sedimentoppbygging (når flatt på bunnen).
Flytdynamikk:
Reduseringens koniske design akselererer eller bremser gradvis væskehastigheten ettersom tverrsnittsarealet endres. En gradvis overgang minimerer:
Turbulens: Skarpe overganger skaper virvelstrømmer som kan erodere beskyttende oksidlag
Trykkfall: Gradvise overganger reduserer energitapet
Kavitasjon: Spesielt viktig i væsketjenester der plutselige trykkendringer kan forårsake dampboblekollaps og mekanisk skade
Hastelloy-fordel: I korrosive miljøer må reduksjonsventilen opprettholde sin integritet samtidig som den opplever denne flytdynamikken. Hastelloy Cs motstand mot erosjon-gjør den ideell for reduksjonsmidler som håndterer slam eller høyhastighetsvæsker som inneholder slipende partikler.
2. Fremstillingsmetoder: Forming og sveising
Spørsmål: Hvordan produseres Hastelloy C reduksjonsmidler, og hvilke utfordringer oppstår under formings- og sveiseprosessene?
A: Hastelloy C reduksjonsmidler produseres gjennom flere metoder avhengig av størrelse, veggtykkelse og mengdekrav. Hver metode byr på unike utfordringer på grunn av legeringens arbeids-herdeegenskaper og metallurgisk følsomhet.
Produksjonsmetoder:
1. Rørreduksjon (bytting):
For mindre størrelser reduseres et Hastelloy C-rør eller rør mekanisk ved smiding eller rotasjonssmiing. Røret roteres og komprimeres radialt for å oppnå ønsket avsmalning.
Utfordring: Kaldt arbeid fra pressarbeid-herder materialet, noe som potensielt reduserer duktilitet og korrosjonsbestandighet. Løsningsgløding etter forming er vanligvis nødvendig.
2. Pressing fra plate:
Større reduksjonsmidler fremstilles ofte ved å kutte utviklede former fra Hastelloy C-plate (ASTM B575) og presse dem til koniske former ved hjelp av hydrauliske presser.
Utfordring: Tilbakespring er betydelig på grunn av legeringens styrke, og krever over-formingskompensasjon. Platekantene må klargjøres for etterfølgende sveising.
3. Sveiset fabrikasjon:
Mange reduksjonsmidler, spesielt eksentriske typer, er produsert ved å rulle plate til koniske seksjoner og sveise langsgående sømmer.
Sveiseprosess: GTAW (TIG) foretrekkes ved bruk av ERNiCrMo-4 fyllmetall. Streng kontroll av interpass-temperaturen (under 300 grader F) forhindrer karbidutfelling.
Utfordring: Forvrengningskontroll er kritisk. Den høye termiske ekspansjonskoeffisienten til nikkellegeringer krever nøye fiksering og sveisesekvensering.
4. Casting:
For komplekse geometrier eller svært store størrelser, kan reduksjonsstykker være investeringsstøpt ved bruk av Hastelloy C-kjemi.
Utfordring: Støping må følges av løsningsgløding og ikke-destruktiv undersøkelse for å verifisere forsvarlighet.
Innleggs-formingskrav:
Uavhengig av metode krever de fleste Hastelloy C-reduksjonsmidler løsningsgløding ved 2050 grader F (1120 grader) etterfulgt av rask bråkjøling for å gjenopprette korrosjonsmotstanden og fjerne gjenværende spenninger fra dannelse.
3. Korrosjonsbestandighet i overganger med syreservice
Spørsmål: Hvorfor foretrekkes Hastelloy C-reduksjonsmidler fremfor reduksjonsmidler i rustfritt stål i applikasjoner som involverer saltsyre eller våt klorgass?
A: Overgangspunktet i et rørsystem-der diameterendringer-skaper unike korrosjonsutfordringer som Hastelloy C-reduksjonsenheter er unikt kvalifisert til å håndtere. Reduksjonsmidler i rustfritt stål svikter ofte ved disse overgangspunktene av flere grunner som fremhever Hastelloy Cs overlegenhet.
Problemet med rustfritt stål:
Standard reduksjonsmidler i rustfritt stål (304L eller 316L) er avhengige av et passivt kromoksidlag for korrosjonsbestandighet. I saltsyre eller våte klormiljøer:
Kloridangrep: Klorider trenger inn i det passive laget og setter i gang gropkorrosjon
Konsentrasjonssoner: Geometriendringen skaper stillestående områder hvor kloridene konsentreres
Spaltekorrosjon: Flensflater og innvendige avsmalninger skaper naturlige sprekker der differensielle lufteceller dannes
Hvorfor Hastelloy C Excels:
Molybdeninnhold: Med 15-17% molybden (mot 2-3% i 316L), gir Hastelloy C eksepsjonell motstand mot reduserende syrer som saltsyre. Molybden danner stabile molybdenoksider som beskytter overflaten selv når kromoksid brytes ned.
Wet Chlorine Service: Hastelloy C er et av få materialer som er egnet for våt klorgass. Mens titan håndterer vått klor godt, svikter det katastrofalt i tørt klor. Hastelloy C håndterer begge deler, noe som gjør den ideell for reduksjonsmidler i klorfordampersystemer der faseendringer forekommer.
Temperaturkapasitet: Reduksjonsmidler i rustfritt stål lider av akselerert angrep i saltsyre over omgivelsestemperatur. Hastelloy C opprettholder nyttig korrosjonsbestandighet opp til 200 grader F (93 grader) og mer, avhengig av konsentrasjon.
Praktisk bruk:
I et kjemisk anlegg som håndterer HCl-syre ved forhøyede temperaturer, kan en 316L reduksjonsmiddel svikte i løpet av måneder på grunn av groper i den lille enden der hastigheten øker. En Hastelloy C-276-redusering i samme tjeneste vil typisk vare i flere tiår, noe som rettferdiggjør dens høyere startkostnad gjennom forlenget levetid og redusert vedlikehold.
4. Trykkvurderinger og veggtykkelseshensyn
Spørsmål: Hvordan bestemmes trykkklassifiseringer for Hastelloy C-redusere, og hvilke faktorer påvirker valg av veggtykkelse?
A: Trykkklassifiseringer for Hastelloy C-redusere følger de samme grunnleggende tekniske prinsippene som andre rørkomponenter, men med spesifikke hensyn til legeringens mekaniske egenskaper og komponentens geometri.
Designgrunnlag:
Trykkklassifiseringer bestemmes ved å bruke ASME B16.9-standarden for-fabrikkproduserte smide butt-sveisefittings, eller ASME B16.11 for smidde fittings. For tilpassede reduksjonsmidler er det ASME B31.3 Process Piping Code som styrer.
Nøkkelfaktorer:
1. Tillatte stressverdier:
ASME Seksjon II, Del D gir tillatte spenningsverdier for Hastelloy C-276 (UNS N10276) ved forskjellige temperaturer. For eksempel:
Ved 100 grader F (38 grader): Tillatt spenning ca. 25,0 ksi
Ved 600 grader F (316 grader): Tillatt spenning ca. 21,5 ksi
Disse verdiene avtar med økende temperatur, noe som påvirker nødvendig veggtykkelse.
2. Veggtykkelsesberegning:
Minste nødvendige veggtykkelse for en reduksjon er basert på enden med større diameter ved å bruke formelen:
t = (P × D) / (2 × S × E + P × Y)
Hvor:
P=Internt designtrykk
D=Utvendig diameter
S=Tillatt stress ved designtemperatur
E=Sveisefugeeffektivitet (hvis produsert)
Y=Temperaturkoeffisient
3. Ytterligere hensyn:
Korrosjonsgodtgjørelse: I motsetning til karbonstål, krever Hastelloy C vanligvis minimal korrosjonstillatelse (0 til 1/16 tomme) på grunn av dens lave korrosjonshastighet, men spesifikke serviceforhold kan garantere ytterligere tykkelse.
Armering: Ved diameterovergangen oppstår spenningskonsentrasjoner. Reduseringens koniske seksjon må være skikkelig forsterket, typisk ved å opprettholde tilstrekkelig tykkelse gjennom avsmalningen.
Endeforberedelse: Stoppsveiseender må skråstilles i henhold til ASME B16.25, og tykkelsen på sveiseendene må samsvare med tilstøtende rørplaner for å sikre jevn spenningsovergang.
Standard tidsplaner:
Hastelloy C reduksjonsmidler er vanligvis tilgjengelige i Schedule 40S, 80S og 160 veggtykkelser, som matcher standard rørplaner. For alvorlig service kan tilpassede veggtykkelser spesifiseres.
5. Innkjøp, inspeksjon og kvalitetssikring
Spørsmål: Hvilke spesifikke krav bør inkluderes i en anskaffelsesspesifikasjon for Hastelloy C-redusere for å sikre kvalitet og sporbarhet?
A: Anskaffelse av Hastelloy C-redusere for kritiske tjenester krever omfattende spesifikasjoner for å sikre at beslaget oppfyller både dimensjonskrav og metallurgisk integritet. Her er en detaljert innkjøpssjekkliste:
1. Materialspesifikasjon:
Grunnmateriale: Spesifiser ASTM B574 (for stangreduksjonsstykker) eller ASTM B575 (for plate-fabrikerte reduksjonsstykker)
Legeringsklasse: UNS N10276 (C-276) eller UNS N06022 (C-22)
Varmebehandling: Løsning glødet ved minimum 2050 grader F med hurtig bråkjøling med vann
Overflatetilstand: Syltet og passivert for å fjerne oksider og gjenopprette kromoksidlaget
2. Dimensjonskrav:
Standard: ASME B16.9 for butt-sveisefittings (med mindre egendefinerte dimensjoner kreves)
Endeforberedelse: Avfasede ender i henhold til ASME B16.25 for stumpsveising
Toleranser: I henhold til ASME B16.9 Tabell 3 (vanligvis ±1/16 tomme på diameter for mindre størrelser)
Veggtykkelse: Spesifiser minimum veggtykkelse (ingen punkt skal være mindre enn 87,5 % av nominell)
3. Ikke-destruktiv undersøkelse (NDE):
Visuell inspeksjon: 100 % visuell undersøkelse for overflatedefekter, runder eller sprekker
Væskepenetranttesting (PT): I henhold til ASTM E165, undersøk alle overflater, spesielt sveisesømmer og overgangsområder
Radiografisk testing (RT): I henhold til ASTM E94, for kritiske tjenester eller tunge-veggreduksjoner for å bekrefte intern forsvarlighet
Ultralydtesting (UT): For verifisering av veggtykkelse og lamineringsdeteksjon
4. Mekanisk og korrosjonstesting:
Hardhetstesting: Bekreft Rockwell B 100 maksimum (indikerer riktig gløding)
ASTM G28 Metode A: For kritisk syreservice, spesifiser korrosjonshastighetstesting (<0.5 mm/month)
Ferrittbestemmelse: I henhold til AWS A4.2, verifiser lav ferritt (vanligvis<0.5%) in weld seams
5. Dokumentasjon:
Mill Test Report (MTR): Full sporbarhet til varmenummer med sertifisert kjemisk analyse
NDE-rapporter: Sertifiserte rapporter fra kvalifiserte teknikere
PMI-rapport: Positiv materialidentifikasjonsbekreftelse på ferdig reduksjon
Erklæring om samsvar: Sertifisering på at alle krav er oppfylt
6. Merking og pakking:
Permanent merking med legeringskvalitet, varmetall, størrelse og tidsplan
Beskyttende endestykker for å forhindre skade på skråkanter
Trekasser for forsendelse for å forhindre transportskader
Hvorfor dette betyr noe:
En reduksjonsfeil i en farlig kjemisk tjeneste kan forårsake katastrofale utslipp. Omfattende inspeksjon sikrer at beslaget vil fungere trygt gjennom hele levetiden.
