1. Hva er det grunnleggende designformålet og den viktigste fordelen med Hastelloy B-2 i en spolerørkonfigurasjon?

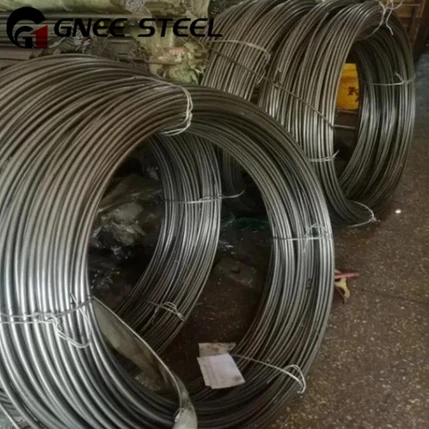

Hastelloy B-2 spiralrør er konstruert for svært effektiv varmeoverføring innenfor et kompakt fotavtrykk, spesielt i korrosiv bruk. Dens formål er å fungere som kjernevarmevekslerelementet i utstyr der prosessmedier må varmes opp, avkjøles eller kondenseres, men væskene reduserer aggressivt syrer som saltsyre, svovelsyre eller fosforsyre.
Den viktigste fordelen er kombinasjonen av uovertruffen korrosjonsmotstand i disse miljøene med den forbedrede termiske effektiviteten gitt av den kveilede geometrien. Den lange, sammenhengende lengden innenfor et begrenset skall maksimerer overflatearealet for varmeoverføring samtidig som plass, trykkfall og antall potensielle lekkasjepunkter (sveisede skjøter) minimeres sammenlignet med en rett-rørbunt.
2. I hvilke spesifikke typer varmevekslerutstyr er B-2 spiralrør mest kritisk brukt?
B-2 spiralrør er den definerende komponenten i flere kritiske deler av prosessutstyr:
Coil-Wound Heat Exchangers (CWHE): Den fremste applikasjonen. Lange, kontinuerlige spoler av B-2-rør er viklet nøyaktig i flere lag rundt en sentral kjerne i et høytrykksskall. Denne designen håndterer ekstreme temperaturkryss og høye trykk effektivt, noe som gjør den ideell for krevende tjenester som:
Syrekjølere/kjølere: Avkjølende varme, konsentrerte saltsyrestrømmer.
Reaktorkappeoppvarming/kjøling: Gir presis temperaturkontroll til reaktorer som håndterer korroderende kjemi.
Kondensatorer og gjenkjeler i korrosive destillasjonskolonner.
Bajonettvarmere: Et enkelt eller dobbelt spiralrør satt inn i et kar eller rør for direkte nedsenking av etsende væsker.
Mantelformede karspoler: Spoler sveiset innvendig eller utvendig av karveggene for oppvarming eller avkjøling av karinnholdet.
3. Hva er de ekstreme produksjonsutfordringene ved produksjon og vikling av Hastelloy B-2 spolerør?
Å lage en funksjonell B-2-spole flytter grensene for metallurgi og maskinteknikk på grunn av legeringens følsomhet.
Kaldbøying og arbeidsherding: Røret må bøyes til en stram radius (spolestigning). B-2s raske og ekstreme arbeidsherding kan forårsake sprekker eller for mye tilbakefjæring under vikling. Dette krever:
Spesialiserte,-datastyrte viklemaskiner som bruker jevn, jevn kraft.
Spindelstøtte eller innvendig sand-/fraktbøyning for å forhindre kollaps og kontrollere deformasjon.
Potensial for mellom-gløding under fler-lagsvikling av svært tykke-veggede rør, selv om dette gjeninnfører sensibiliseringsrisiko hvis den ikke kontrolleres perfekt.
Håndtere sensibilisering: Deformasjonsenergien fra bøying genererer varme. Hvis rørets temperatur stiger til området 550–1065 grader (1020–1950 grader F) under vikling, kan det bli lokalt sensibilisert og sprøtt. Vikling er derfor en kald-arbeidsoperasjon som må overvåkes nøye og avkjøles.
Sveiseintegritet for lange lengder: Spolerør lages ofte ved å sveise sammen flere lengder før vikling. Hver langsgående autogen sveis (ofte laser eller orbital TIG) må være feilfri, da enhver defekt vil bli stresset under bøying og kan føre til en lekkasje i den ferdige spolen . 100% radiografi av disse sveisene er standard.
4. Hvordan skiller inspeksjon, testing og sertifisering av B-2 spiralrør seg fra rett rør?
Sertifiseringen er langt mer omfattende, da røret må være kvalifisert både som trykkgrense og som en fabrikkert komponent.
Beyond Standard Pipe MTR: Krever full sporbarhet (varmenummer) og kjemi/mekanisk sertifisering i henhold til ASTM B622 (sømløs) eller B626 (sveiset).
Kritisk ikke-destruktiv undersøkelse (NDE):
100 % virvelstrøm eller ultralydtesting: Over hele lengden av røretfør viklingfor å oppdage eventuelle langsgående eller tverrgående feil som kan forplante seg under bøying.
Dimensjonell perfeksjon: Nøyaktig måling av OD, veggtykkelse og ovalitet er avgjørende, siden variasjoner påvirker viklingskonsistensen og den endelige passformen i vekslerskallet.
Etter-viklingsvalidering: Etter vikling inkluderer kritiske inspeksjoner:
Heliumlekkasjetesting av hele spolen under vakuum for å oppdage lekkasjer.
Dye Penetrant Testing (PT) på de ytterste og innerste bøyene, som opplever størst påkjenning.
Endelig hydrostatisk test av den ferdige spoleenheten ved 1,5x designtrykk.
Sertifisering av spolen som en fabrikert gjenstand: Produsenten gir en "spoledatarapport" som inkluderer alle materialsertifikater, NDE-rapporter, viklingsdiagrammer og trykktestposter, og behandler spolen som en ferdig trykkdel.
5. Hva er de primære feilmodusene for B-2 spiralrør i drift, og hvordan forhindres de under design og drift?
Feilmoduser er spesifikke for den kveilede konfigurasjonen og den alvorlige tjenesten.
Vibrasjon-Indusert tretthetssprekker: I skall-sidestrøm kan rør vibrere ("rørsang"), noe som fører til tretthetssprekker ved støttepunkter eller de trangeste bøyene. Forebygging innebærer omhyggelig mekanisk design med tilstrekkelige rørstøtter, unngår strømningshastigheter som induserer vibrasjoner, og sikrer riktig spenning under vikling.
Spenningskorrosjonssprekker (SCC): Mens B-2 er svært motstandsdyktig mot klorid-SCC, kan gjenværende spenninger fra vikling, kombinert med visse forurensninger (f.eks. polytioniske syrer, varme alkaliske sulfider), utgjøre en risiko. Forebygging er avhengig av stressavlastning etter vikling, selv om dette er en delikat termisk operasjon for B-2 og ofte unngås til fordel for robust prosesskontroll for å utelukke forurensninger.
Korrosjon-Erosjon ved innløpsbøyninger: Høy-hastighet, potensielt fast-væske kan forårsake akselerert veggfortynning ved den første bøyningen der strømningsretningen endres brått. Forebygging inkluderer:
Design: Bruk av tykkere-vegget rør ved innløpsseksjonen eller installering av beskyttelseshylser.
Drift: Kontrollere væskehastighet og filtrere ut faste stoffer.
Differensielle termiske ekspansjonsspenninger: I en flerlags spole kan forskjellige lag oppleve forskjellige temperaturer, noe som fører til fastlåste- termiske spenninger. Dette styres gjennom avansert termisk modellering under design for å forutsi spenninger og spesifisere passende viklingsklaringer og støttesystemer.
Konklusjon: Hastelloy B-2 spiralrør er ikke bare rør som er bøyd; det er en svært konstruert, presisjonsfremstilt komponent som muliggjør varmeoverføring i noen av de mest korrosive prosessene på jorden. Den vellykkede applikasjonen avhenger av en dyp forståelse av samspillet mellom B-2s utfordrende metallurgi og de komplekse mekaniske påkjenningene indusert av den kveilede geometrien. Det representerer et høydepunkt av spesialisert produksjon der korrosjonsteknikk og mekanisk design konvergerer.
