Hva er de vanlige typene Hastelloy C-flenser tilgjengelig, og hvordan klassifiseres de etter trykkklassifisering?

1. Typer og trykkklassifiseringer

Spørsmål: Hva er de vanlige typene Hastelloy C-flenser tilgjengelig, og hvordan klassifiseres de etter trykkklassifisering?

A: Hastelloy C-flenser produseres i forskjellige konfigurasjoner for å passe forskjellige rørsystemkrav, hver designet for spesifikke tilkoblingsmetoder og trykkforhold.

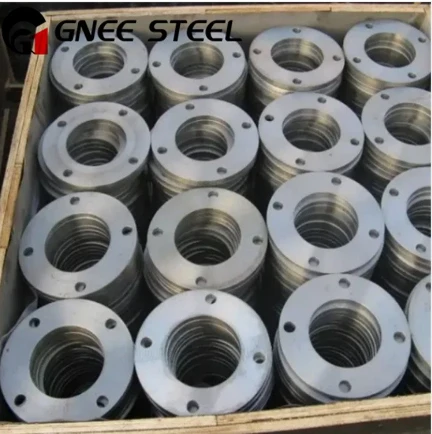

Vanlige flenstyper:

Sveisehalsflens: Har et langt, konisk nav som gir forsterkning og fordeler stress. Boringen matcher rørets innvendige diameter, noe som tillater jevn strømning og reduserer turbulens. Ideell for tøffe serviceforhold og syklisk lasting.

Slip-På flens: Glir over røret og er sveiset både innvendig og utvendig. Lavere pris enn sveisehals, men gir mindre styrke og tretthetsmotstand. Egnet for mindre krevende bruksområder.

Blindflens: Solid flens uten boring, brukes til å tette rørender, ventiler eller trykkbeholderåpninger. Må tåle maksimalt systemtrykk og eventuelle termiske ekspansjonskrefter.

Hylsesveiseflens: Rør føres inn i en forsenket muffe og er kilsveiset. Brukes for mindre rørstørrelser (vanligvis NPS 2 og under) og høytrykkssystemer.

Lap Joint Flens: Brukes med en stumpende; flensen roterer fritt, noe som gjør det enkelt å justere boltehullene. Ideell for systemer som krever hyppig demontering.

Gjenget flens: Kobles til røret via gjenger uten sveising. Brukes i ikke-kritiske lav-systemer eller der sveising er upraktisk.

Trykkklassifiseringer:

Hastelloy C-flenser følger ASME B16.5 dimensjonsstandarder med trykkklasser fra klasse 150 til klasse 2500:

Materialfordel: Hastelloy Cs høye styrke gjør at disse flensene kan oppnå disse trykkklassifiseringene samtidig som de opprettholder utmerket korrosjonsmotstand, i motsetning til karbonstålflenser som krever korrosjonsgodtgjørelse eller foringer.

---

2. Ansiktsfinish og pakningsforsegling

Spørsmål: Hvordan påvirker overflatefinishtyper på Hastelloy C-flenser tetningsytelsen, og hvilke finisher anbefales for korrosiv service?

A: Flensflaten er avgjørende for å oppnå en lekkasje-tett, spesielt i korrosive miljøer der selv mindre lekkasjer kan føre til rask forringelse av skjøten.

Ansiktsfinishtyper per ASME B16.5:

Glatt finish (125-250 mikrotommer Ra): Standard finish for de fleste bruksområder. Egnet for myke pakninger (elastomer, PTFE, komprimert fiber) som strømmer inn i overflateuregelmessigheter.

Tagget finish (konsentrisk eller spiral): Inneholder kontrollerte verktøymerker som skaper tetningsrygger. Den vanligste finishen for hevede flateflenser i kjemisk service. Serrationer vanligvis 30-55 spor per tomme med 0,015-tommers dybde.

Stock Finish (Rough, >250 Ra): Som-produsert overflate uten maskinering. Generelt uakseptabelt for kritisk service da det krever svært tykke, deformerbare pakninger.

Fonografisk finish: Et fint spiralspormønster som gir utmerket grep for metalliske og semi{0}}metalliske pakninger. Foretrukket for applikasjoner med høyt-trykk og høy-temperatur.

Anbefalinger for Hastelloy C-flenser:

Raised Face (RF): Mest vanlig belegg for Hastelloy C-flenser. Den hevede overflaten (vanligvis 1/16 tomme høy for klasse 150-300, 1/4 tomme for klasse 400-2500) konsentrerer boltbelastningen på pakningen.

Ring-Typeskjøt (RTJ): For ekstremt høyt-trykk eller farlig bruk aksepterer RTJ-spor maskinert inn i Hastelloy C-flenser metallpakninger (ovale eller åttekantede). Pakningen deformeres inn i sporveggene, og skaper en metall-til-metalltetning som tåler ekstremt trykk og temperatur.

Flat Face (FF): Brukes med flate-dekkede støpejernsflenser eller ikke-metalliske flenser for å forhindre sprekker fra bolt over-moment. Ikke typisk for Hastelloy C med mindre den parres med forskjellige materialer.

Betraktninger ved valg av pakning:

Flensflaten må samsvare med pakningstypen:

PTFE/Gore-Tex®: Krever glatte overflater (125-250 Ra) for å forhindre kald flyt inn i takker

Spiralsår: Yter best med taggete overflater (125-250 Ra med 30-55 spor)

Metal Jacketed: Krever glatte overflater for riktig sitteplasser

Ringskjøt: Spesifikk rillefinish i henhold til ASME B16.20

Korrosjonshensyn: Ved aggressive tjenester kan selve flensflaten bli utsatt for prosessmedier. Hastelloy Cs korrosjonsmotstand sikrer at tetningsoverflaten forblir intakt, og forhindrer lekkasjebaner i å utvikle seg over tid.

---

3. Bolte- og momentkrav

Spørsmål: Hvilke boltematerialer er kompatible med Hastelloy C-flenser, og hvilke momentverdier sikrer riktig pakningskompresjon uten å skade flensen?

A: Riktig valg av bolter og påføring av dreiemoment er avgjørende for at Hastelloy C-flenser skal oppnå lekkasjefri ytelse, samtidig som den forhindrer gnaging eller spenningsskader på flensen.

Valg av boltemateriale:

For maksimal korrosjonsbestandighet:

Hastelloy C-276 Bolting: Gir matchende korrosjonsmotstand, men medfører risiko for gnaging under montering på grunn av lignende metallurgi. Krever anti-feste forbindelser og nøye dreiemomentkontroll.

For høy styrke med god korrosjonsbestandighet:

Legering 625 (UNS N06625): Utmerket styrke og korrosjonsbestandighet, mindre gnagingstendens

Legering 718 (UNS N07718): Høyere styrke, egnet for høye temperaturer

Alloy 400 (Monel): Bra for sjøvann og reduserende miljøer

For generell service:

ASTM A193 Grade B8M Klasse 2: Støy-herdet 316 rustfritt stål, egnet for mange kjemiske tjenester opp til 800 grader F

ASTM A320 Grade L7M: For lav-temperaturservice med passende korrosjonsbeskyttelse

ASTM A193 Grade B7: Karbonstålbolter anbefales generelt ikke med Hastelloy C-flenser i korrosiv drift, da boltkorrosjon kan kompromittere leddintegriteten og forurense prosessen.

Forebygging av gnaging:

Nikkellegeringer som Hastelloy C er tilbøyelige til å gnage under stramming. Forebyggende tiltak:

Bruk anti-festemidler (nikkel-basert eller kobber-basert, avhengig av tjeneste)

Påfør smøremiddel på gjenger og mutterflate

Bruk muttere av annen hardhet eller materiale enn bolter

Kontrollert dreiemomentpåføring med kalibrerte verktøy

Dreiemomentberegninger:

Momentverdier avhenger av flensstørrelse, klasse, pakningstype og smøring. Generelle retningslinjer for Hastelloy C-flenser med PTFE eller spiralviklede pakninger:

Kritiske vurderinger:

Boltspenning: Målboltspenning typisk 30 000-40 000 psi for rustfrie/legeringsbolter

Pakningsspenning: Må overskride minimum setespenning, men holde seg under pakningens klemgrense

Jevn stramming: Bruk kryss-mønstersekvens med 30–50 % momentøkninger

Retorquing: Etter termisk sykling, trekk til for å ta hensyn til avslapning

---

4. Sveiseforberedelse og feste

Spørsmål: Hvordan bør Hastelloy C-flenser sveises til rør, og hvilke forholdsregler forhindrer sveisedefekter og korrosjonsproblemer?

A: Sveising av Hastelloy C-flenser til rør krever grundig oppmerksomhet til prosedyre, renslighet og teknikk for å opprettholde korrosjonsmotstand og strukturell integritet.

Sveisefugedesign:

Sveisehalsflenser: Det koniske navet passer til rørets veggtykkelse. Faspreparering i henhold til ASME B16.25 med 37,5 grader inkludert vinkel og 1/16-tommers rotflate.

Slip-På flenser: To kilsveiser kreves-en inne i boringen, en på baksiden. Sokkeldybden må tilpasses termisk ekspansjon.

Sokkelsveiseflenser: Rørinnsatser til bunnen trekkes deretter tilbake 1/16 tomme før sveising for å forhindre at sveiserot sprekker fra ekspansjonsspenning.

Sveiseprosess:

GTAW (TIG) foretrekkes ved å bruke matchende fyllmetall ERNiCrMo-4 (for C-276) eller ERNiCrMo-10 (for C-22).

Kritiske forholdsregler:

Renslighet: Fjern all olje, fett, maling og merkeforbindelser. Bruk aceton og rene kluter. Klorerte løsemidler er forbudt (kan forårsake spenningskorrosjonssprekker).

Beskyttelsesgass: 100 % argon eller argon-heliumblandinger. Reserverensing kreves for rotpassering for å forhindre oksidasjon (sukkering). Strømningshastigheter typisk 20-35 CFH.

Varmekontroll: Interpass-temperatur under 300 grader F (150 grader). Lav varmetilførsel forhindrer karbidutfelling og opprettholder korrosjonsmotstanden.

Reisehastighet: Rask nok til å unngå overoppheting, sakte nok for tilstrekkelig sammensmelting. Stringer perler foretrekkes fremfor veveteknikker.

Etter-sveisrengjøring: Fjern all varmefarge og oksidlag med ståltrådbørsting i rustfritt stål (dedikert børste, aldri brukt på karbonstål), sliping eller beisepasta.

Vanlige feil å unngå:

Porøsitet: Forårsaket av forurensning eller utilstrekkelig dekning av dekkgass

Varmcracking: Hastelloy C følsom hvis svovel eller fosfor er tilstede

Oksydinneslutninger: Fra utilstrekkelig rengjøring mellom passasjer

Rotkonkavitet: Fra utilstrekkelig fyllmetall eller for høyt spyletrykk

Post-Weld Heat Treatment (PWHT):

For de fleste Hastelloy C-flenser er PWHT ikke nødvendig hvis riktig sveiseprosedyre følges. Imidlertid kan løsningsgløding være nødvendig hvis:

Flensen ble kraftig kaldbearbeidet før sveising

Komponenten vil betjene sterkt korrosive miljøer

Flere sveisepasseringer skaper betydelig varmepåvirket-soneutfelling

---

5. Anskaffelsesspesifikasjoner og kvalitetsverifisering

Spørsmål: Hvilke spesifikasjoner og kvalitetskontroller er avgjørende ved anskaffelse av Hastelloy C-flenser for kritisk kjemisk service?

A: Riktig anskaffelse av Hastelloy C-flenser krever omfattende spesifikasjoner og verifisering for å sikre at komponenten oppfyller både dimensjonskrav og metallurgisk integritet for korrosiv bruk.

Viktige spesifikasjoner:

1. Materialstandard:

Smidde flenser: ASTM B564 (nikkellegeringssmiing)

Plate-Kuttflenser: ASTM B575 (Plate) med ekstra maskinering

Legeringsbetegnelse: UNS N10276 (C-276) eller UNS N06022 (C-22)

2. Dimensjonsstandard:

ASME B16.5: For flenser NPS 24 og mindre, klasse 150-2500

ASME B16.47: For flenser med stor diameter (serie A eller B)

ASME B16.36: For åpningsflenser

3. Varmebehandling:

Løsning glødet ved minimum 2050 grader F (1120 grader).

Rask vannkjøling for å forhindre sekundærfaseutfelling

Verifiser ved hardhetstesting og ASTM G28 korrosjonstesting

Kvalitetsverifiseringskontroller:

Dimensjonell inspeksjon:

Utvendig diameter, boltsirkeldiameter, navdimensjoner

Flathet og finish (bekreft Ra-verdien med profilometer)

Borediameter og veggtykkelse

Bolthullsjustering og avstand

Materialverifisering:

Positiv materialidentifikasjon (PMI): XRF-testing for å bekrefte:

Molybden: 15–17 % (C-276)

Krom: 14,5–16,5 %

Wolfram: 3–4,5 %

Ingen vesentlig fortynning eller substitusjon

Mekanisk testing:

Strekkstyrke: 100 ksi minimum

Flytegrense: 40 ksi minimum

Forlengelse: 40 % minimum

Hardhet: Rockwell B 100 maksimum

Korrosjonstesting (for kritisk service):

ASTM G28 Metode A: Bekreft korrosjonshastigheten<0.5 mm/month in boiling ferric sulfate-sulfuric acid

ASTM G48: Pitting-motstandsevaluering

Ikke-destruktiv eksamen:

Visuell inspeksjon: 100 % for overflatedefekter, runder, sprekker

Væskegjennomtrengningstesting: I henhold til ASTM E165 for alle ferdige overflater

Ultralydtesting: For tunge-veggflenser for å bekrefte intern forsvarlighet

Magnetisk partikkel: Ikke aktuelt (ikke-magnetisk materiale)

Dokumentasjonskrav:

Mill Test Report (MTR): Full sporbarhet med varmeanalyse

NDE-rapporter: Sertifisert av kvalifiserte teknikere

PMI-rapport: Verifikasjon på ferdig flens

Varmebehandlingsdiagrammer: Tids-temperaturrekorder

Samsvarssertifikat: Signert sertifisering

Spesielle hensyn:

Merking: Permanent, lav-stressstempling i ikke-navområde

Sporbarhet: Varmenummer skal fremgå av flens og dokumentasjon

Emballasje: Individuell innpakning eller beskyttende belegg for marin forsendelse

Lagring: Beskyttet mot fuktighet og klorider før installasjon

Hvorfor strenge anskaffelser er viktige:

En flensfeil i farlige kjemiske tjenester kan resultere i katastrofale utslipp, miljøskader og personellsikkerhetsrisiko. Riktig spesifikasjon og verifisering sikrer at Hastelloy C-flensen vil gi tiår med pålitelig,-lekkasjefri service i de mest krevende miljøene.
