1: Hva er de viktigste produksjonsstandardene og -kvalitetene for kobber-nikkelrørfittings, og hvordan påvirker valget mellom sømløs og smidd/sveiset konstruksjon deres anvendelse?

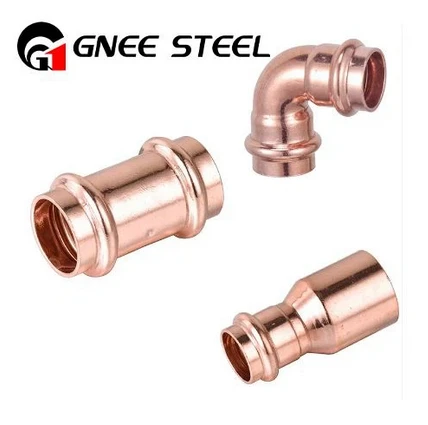

Kobber-Nikkel (Cu-Ni) rørfittings er produsert i henhold til strenge internasjonale standarder som definerer deres form, trykkklassifisering og materialintegritet. De to primærkvalitetene er 90-10 CuNi (UNS C70600) og 70-30 CuNi (UNS C71500), hvor sistnevnte tilbyr høyere styrke og overlegen korrosjonsbestandighet for mer krevende tjenester.
De styrende standardene deler seg basert på produksjonsmetode:

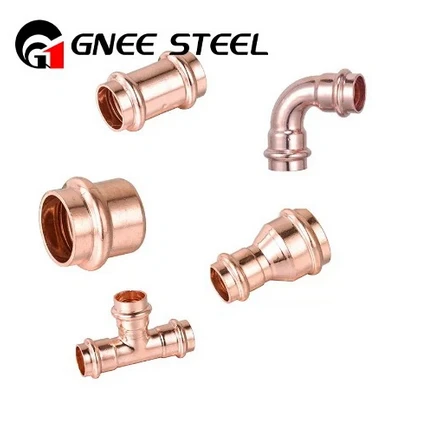

For sømløse fittings: ASTM B466 / ASME SB466 er nøkkelspesifikasjonen for sømløse kobber-nikkelrørfittings. Dette inkluderer albuer, tees, reduksjonsstykker og hetter produsert ved ekstrudering eller piercing, og tilbyr en jevn kornstruktur uten iboende sveisesøm. Dette er den foretrukne konstruksjonen for høy-trykk, høy-renhet eller kritiske korrosjonstjenester der homogeniteten til materialet er avgjørende.
For Wrought (Welded) Fittings: ASTM B467 / ASME SB467 covers wrought copper-nickel fittings, which are typically fabricated from pipe or plate by forming and welding. This method is more economical for larger diameters (e.g., >NPS 12") eller komplekse former som ikke lett ekstruderes.
Dimensjonsstandarder er like kritiske:
Butt-Sveisefittings: ASME B16.9 definerer dimensjonene for-fabrikkproduserte smide butt-sveisefittings (albuer, T-stykker, hetter, reduksjonsstykker).
Sokkel-Sveise- og gjengede fittings: ASME B16.11 definerer dimensjonene og trykkklassene (klasse 3000, 6000, etc.) for mindre, smidde muffe-sveise- og gjengefittings.
Valget mellom sømløs og smidd konstruksjon påvirker egnetheten-for-tjenesten direkte:
Sømløse fittings (B466): Brukes i kritiske marine systemer (f.eks. sjøvannskjøling, offshore brannvannssløyfer), høy-avsaltingslinjer og farmasøytisk prosessering der fraværet av en langsgående sveis eliminerer et potensielt sted for sprekkkorrosjon eller defektinitiering.
Smidde/sveisede fittings (B467): Perfekt egnet for generell marin service, lav-til-moderat trykksystemer, sjøvannsinntaksledninger med stor-diameter og kanaler hvor kostnads-effektivitet er nøkkelen. Sveisene i B467-fittings er fullstendig røntgenfotografert og varme-behandlet, noe som sikrer integritet for den utpekte tjenesten.
2: I marine og offshore sjøvannssystemer, hvorfor er Cu-Ni-beslag, spesielt albuer og T-stykker, underlagt spesifikke design- og installasjonsregler for å forhindre erosjon-korrosjon?
Erosjon-korrosjon er det akselererte materialtapet som skyldes den kombinerte virkningen av korrosivt angrep og mekanisk slitasje fra væskestrøm. I Cu-Ni-sjøvannssystemer er beslag som endrer strømningsretning (albuer, T-stykker) prime steder for dette fenomenet på grunn av turbulens, støt og potensiell kavitasjon.
Kritiske design- og installasjonsregler inkluderer:
Minimum Wall Thickness Specifications: Engineers often specify schedule 80S or schedule 160 pipe and matching heavy-wall fittings for high-velocity seawater systems (>3 m/s for 90-10, >5 m/s for 70-30). Den ekstra veggtykkelsen fungerer som et korrosjonsgodtgjørelse og tåler mekanisk tynning.
Strømningshastighetsbegrensninger: Systemdesign må overholde anbefalte maksimale hastigheter. For 90-10 CuNi i rent sjøvann er dette typisk 1,2-2,4 m/s for generell service, og opptil 3 m/s for kondensatorer. For 70-30 CuNi kan grensene strekke seg til 4-6 m/s. Overskridelse av disse hastighetene, spesielt i nærvær av sand eller luftbobler, vil fjerne den beskyttende oksidfilmen raskere enn den kan gjenskape.
Albueradius: Albuer med lang-radius (LR, 1.5D) er sterkt foretrukket fremfor albuer med kort-radius (SR, 1.0D). Den mildere bøyningen til en LR-albue reduserer strømningsseparasjon, turbulens og direkte støt mot ytterveggen av bøyningen, og reduserer erosjons-korrosjonspotensialet drastisk.
Orientering av T-er: For partikkel-ladet vann, brukes retningsbestemte T-stykker (der grenen er justert i strømningsretningen) i stedet for standard rette T-er for å minimere direkte påvirkning på skrittområdet. I fabrikerte T-stykker må den innvendige sveisen ved grenen slipes glatt for å unngå å skape en turbulent sprekk.
Systemoppstart: Under oppstart- bør systemene spyles med redusert hastighet for å la den stabile, beskyttende cupritt-filmen (Cu₂O) dannes på alle indre overflater, inkludert beslag, før de utsettes for full designflyt.
3: Hva er de kritiske sveiseprosedyrene og valgene av tilsatsmetall for fremstilling og installasjon av Cu-Ni-rørfittingsenheter, og hvorfor er etter-sveisebehandling ikke-omsettelig?
Sveisbarheten til Cu-Ni er god, men krever streng prosedyrekontroll for å bevare korrosjonsbestandigheten. Skjøten der en beslag møter røret er et kritisk integritetspunkt.
Sveiseprosess: Gass-wolframbuesveising (GTAW/TIG) er gullstandarden for rot- og varmepasninger på grunn av dens nøyaktige varme- og forurensningskontroll. Skjermet metallbuesveising (SMAW) kan brukes for fyllingsgjennomganger på tykkere seksjoner med egnede elektroder.
Utvalg av fyllmetall: Dette er avgjørende for lang levetid for leddene.
ERNiCu-7 (Monel 60/Alloy 400 fyllstoff): Dette er bransjens-foretrukket valg for å bli med både 90-10 og 70-30 Cu-Ni. Dens nikkel-kobber-sammensetning gir et kompatibelt korrosjonsbestandig sveisemetall med høy som-sveiset styrke og utmerket motstand mot sprekker. Det er spesielt effektivt for sjøvannstjenester.
Matchende fyllstoff (ERCuNi): Kan brukes, men er mer utsatt for varmesprekker og krever eksepsjonell sveiseferdighet. Mer vanlig for 90-10 legeringer.
Over-matchende fyllstoff (ERNiCr-3/Alloy 625): Brukes til kritiske tjenester eller ved sveising av Cu-Ni til andre legeringer som rustfritt stål.
Obligatoriske prosedyretrinn:
Omhyggelig rengjøring: Fjern alle oksider, fett og fuktighet fra leddflatene. Bruk en børste i rustfritt stål dedikert kun til Cu-Ni for å forhindre jernforurensning.
Ryggspyling: 100 % inertgass-bakside (Argon) er avgjørende for å forhindre oksidasjon ("sukkering") av den indre rotperlen, som vil bli et fokuspunkt for gropkorrosjon.
Kontrollert varmetilførsel: Bruk stringer perler, ikke en veving. Oppretthold en streng interpass-temperatur under 150°C (300°F). Overdreven varme utvider den varme-påvirkede sonen (HAZ), noe som forårsaker kornvekst og bunnfallsdannelse som reduserer korrosjonsmotstanden.
Ikke-omsettelig etter-sveisebehandling: Etter sveising må varmefargen (synlige oksider) på sveisen og HAZ fjernes. Dette oppnås ved:
Beising: Påføring av salpeter-flussyrepasta eller -løsning. Dette løser opp oksidene og repassiverer, kritisk, overflaten, og tillater dannelsen av en ny, kontinuerlig beskyttende Cu₂O-film.
Passivering: Skylling med rent vann og la overflaten tørke i luft fullfører filmdannelsen.
Å hoppe over dette trinnet etterlater en elektrokjemisk aktiv overflate som vil korrodere fortrinnsvis, noe som fører til for tidlig svikt i de sveisede skjøtene.
4: Hvilke spesifikke kvalitetssikrings- og ikke-destruktiv testing (NDT)-protokoller er avgjørende for Cu-Ni-fittings i kritiske tjenester, for eksempel offshore brannvann eller avsaltingsanlegg?
For kritiske tjenester strekker verifisering seg langt utover et materialsertifikat. En flerlags NDT-strategi er implementert:
Materialbekreftelse:
Positiv materialidentifikasjon (PMI): Bruk av håndholdte røntgenfluorescensanalysatorer (XRF) på både fittingen og sveisetilsatsmetallet for å bekrefte riktig legeringsgrad (C70600/C71500) og oppdage farlige materialblandinger-.
Sertifiseringsgjennomgang: Sikre at et gyldig Type 3.1 Mill Test-sertifikat i henhold til EN 10204 (eller tilsvarende) er gitt, som kobler beslaget til dens varmekjemiske analyse og mekaniske egenskapstester.
Dimensjonell og visuell inspeksjon: Verifiserer samsvar med B16.9/B16.11-dimensjonene, kontrollerer for overflatedefekter som lamineringer eller dype riper, og sikrer riktige faser på sveiseender.
Ikke-destruktiv undersøkelse av sveiser (for fabrikkerte B467-fittings og feltsveiser):
Dye Penetrant Testing (PT): Påføres den utvendige sveisen til alle muffe-sveisefittings og sveisene til fabrikkerte butt-sveisefittings (T-stykker, albuer) for å oppdage overflate-brudd, manglende sammensmelting eller porøsitet.
Radiografisk testing (RT): Obligatorisk for alle -stussveiseskjøter i kritiske systemer. Dette inkluderer den langsgående sømmen til B467-fittings og alle feltsveisinger som forbinder fittings til rør. RT gir et permanent bilde av den interne sveisekvaliteten, og avslører volumetriske defekter som intern porøsitet, slagginneslutninger eller ufullstendig penetrering.
Ultralydtesting (UT): Kan brukes til tykkere seksjoner eller størrelsesfeil funnet av RT. Den brukes også på selve tunge-veggbeslag for å se etter innvendige lamineringer.
Trykktesting: Det endelige systemets integritetsbevis. Etter installasjonen gjennomgår det komplette rørsystemet en hydrostatisk test ved 1,5 ganger designtrykket i henhold til ASME B31.3. Alle beslag og sveiser blir inspisert for lekkasjer under denne testen, noe som også hjelper til med å kondisjonere den indre beskyttelsesfilmen.
5: Hvordan er den totale eierkostnaden (TCO) for et system som bruker Cu-Ni-fittings sammenlignet med et som bruker belagt karbonstål eller superdupleks rustfritt stål-fittings for sjøvannsservice?
TCO-analysen avslører hvorfor Cu-Ni ofte vinner i langsiktige-maritime bruksområder:
vs. internt forede/belagte karbonstålbeslag:
CAPEX: Belagt stål er betydelig billigere i utgangspunktet.
OPEX/Risiko: Innvendige foringer (f.eks. gummi, epoksy) er svært utsatt for skade under installasjon, fra vannslag eller fra rusk. Et enkelt pinhole-brudd fører til katastrofal underfilmkorrosjon av stålet, noe som resulterer i lekkasjer, uplanlagte driftsstanser og kostbare utskiftninger. Inspeksjons- og vedlikeholdsbyrden er høy. Cu-Ni, som er homogen og korrosjonsbestandig-, krever ingen slik fôr og tilbyr forutsigbar-vedlikeholdstjeneste i flere tiår.
kontra Super Duplex rustfritt stål (SDSS, f.eks. UNS S32750) Beslag:
CAPEX: SDSS-beslag er sammenlignbare med eller litt dyrere enn 70-30 Cu-Ni-beslag.
Ytelse/TCO: SDSS tilbyr svært høy styrke (tillater tynnere vegger) og utmerket gropmotstand. Imidlertid har den null biobegroingsmotstand, noe som fører til høyere vedlikeholdsrengjøringskostnader og risiko for Under Deposit Corrosion (UDC). Det er også utsatt for spenningskorrosjonssprekker (SCC) hvis det varmebehandles feil eller utsettes for høye temperaturer. Dessuten kan dens høye hardhet gjøre-endringer på nettstedet vanskelig.
Beslutningspunkt: SDSS utmerker seg i applikasjoner med høyt-trykk, høy-styrke, rent og klorert sjøvann. Cu-Ni-fittings er overlegne i systemer som er utsatt for biologisk begroing, i forurenset eller sulfidholdig-vann, der SCC er et problem, eller hvor enkel fabrikasjon og en velprøvd, tiår-lang servicehistorie verdsettes. Cu-Nis iboende pålitelighet og lavere vedlikehold gir den ofte en overlegen TCO over en levetid på 25 år, til tross for en potensielt lignende startinvestering.
Konklusjon: Spesifikasjonen for kobber-nikkelrørfittings er en investering i-langsiktig systemintegritet. Verdien deres ligger ikke i lav førstekostnad, men i å tilby et robust, pålitelig og lite-vedlikeholdsrørnettverk som minimerer driftsrisiko, nedetid og livssykluskostnader i noen av de mest utfordrende korrosive miljøene på jorden.
