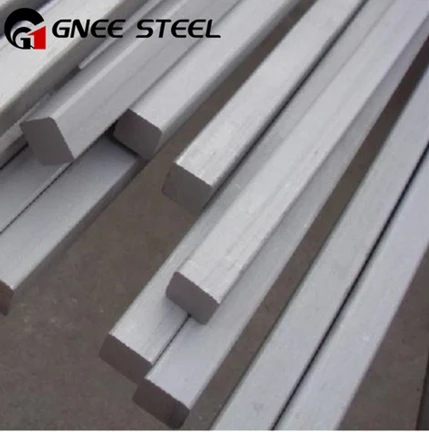

1. Hva er en Hastelloy B kvadratisk stang, og hvordan skiller produksjonsprosessen seg fra rundstang eller andre smidde former?
En Hastelloy B-firkantstang er et langt, solid smidt produkt med et kvadratisk- tverrsnitt, vanligvis definert av lengden på hver side (f.eks. 1/2" x 1/2", 1" x 1"). Den er produsert i henhold til ASTM B335 (Standard Specification for Nickel-Molybdenum Alloy Rod, Bar, and Wire) og fungerer som råmateriale for maskinering av komponenter som krever flate overflater eller spesifikke geometriske orienteringer.
Produksjonsprosess vs. rund stang:
Mens rundstang vanligvis produseres ved varmvalsing eller smiing etterfulgt av senterløs sliping, krever kvadratisk stang ytterligere behandlingstrinn for å oppnå den nøyaktige tverrsnittsgeometrien.
Billetforberedelse: Som en rundstang begynner produksjonen med en støpt blokk som er varmbearbeidet (smidd eller valset) til et emne med omtrentlige dimensjoner.
Varmvalsing (formvalsing): Barten varmes opp igjen og føres gjennom en serie formede valser i en stangmølle. Rullesporene formes gradvis for å forvandle den runde eller firkantede emnet til den endelige firkantede profilen. Dette krever presis rulldesign for å sikre at hjørnene er riktig fylt og sidene er flate og parallelle.
Løsningsgløding: Etter varmvalsing blir stangen løsningsglødd ved 2050 grader F - 2150 grader F (1120 grader - 1175 grader) og hurtig bråkjølt for å etablere den optimale korrosjonsbestandige-mikrostrukturen og gjenopprette duktiliteten.
Retting: Firkantstang krever spesialisert retteutstyr (roterende rettetang eller pressretter) for å oppnå retthetstoleransene som kreves for maskinering.
Overflatekondisjonering: Stangen kan syltes for å fjerne kalkavleiring, eller for strammere dimensjonstoleranser, kan den kaldtrekkes gjennom en firkantet dyse eller maskineres (freses) for å oppnå nøyaktige dimensjoner og overflatefinish.
Viktige forskjeller fra rundstang:
Dimensjonskontroll: For å oppnå presise hjørneradier og firkantethet krever mer komplekse rulldesign og påfølgende prosessering enn rundstang.
Restspenninger: Den asymmetriske kjølingen av firkantede seksjoner kan skape gjenværende spenningsmønstre som er forskjellige fra runde seksjoner, og potensielt påvirke bearbeidbarheten.
Inspeksjon: Ultralydinspeksjon av firkantede stenger krever andre kalibreringsteknikker enn runde stenger på grunn av den ikke-sylindriske geometrien.
2. Hva er de primære bruksområdene for Hastelloy B kvadratstang i kjemisk prosess- og farmasøytisk industri?
Hastelloy B firkantstang spesifiseres vanligvis når komponenter krever flate monteringsoverflater, kilespor eller spesifikke geometriske orienteringer som er lettere å bearbeide fra firkantet materiale enn fra rundstang. Det bygger bro over gapet mellom råmateriale og ferdig komponent.
Primære applikasjoner:
Flens- og dysebearbeiding:
Firkantstang brukes ofte til å maskinere små flenser, dysehalser og beslag for rørsystemer som håndterer saltsyre eller andre reduserende medier. Det firkantede-tverrsnittet gir et stabilt arbeidsstykke for maskineringsoperasjoner og muliggjør effektiv materialutnyttelse ved produksjon av rektangulære eller kvadratiske-komponenter.
Pumpe og ventilkomponenter:
Ventilhus og panser: Små ventiler (1/2" til 2") som brukes i aggressive kjemiske tjenester er ofte maskinert direkte fra kvadratisk stang. Den firkantede formen minimerer avfall ved maskinering av de utvendige flatene som kreves for skiftenøkkelflater eller monteringsflater.
Pumpeaksler og -hylser: Selv om aksler vanligvis er runde, kan firkantstang brukes for komponenter som krever kilespor, splines eller ikke-roterende ledeskovler.
Varmevekslerkomponenter:
Baffler og støttestenger: I skall-og-rørvarmevekslere brukes firkantede stenger som strekkstenger, avstandsstykker og støttestrukturer som holder rørbunter på plass. De flate sidene på firkantstangen gir stabile bæreflater mot rørplater og ledeplater.
Instrumentering og kontroller:
Sensorhus: Termobrønner, sondehus og instrument-T-stykker som må tåle korrosive prosessstrømmer, er ofte maskinert fra kvadratisk stang for å gi flate monteringsflater for instrumenteringsflenser.
Åpningsplater og strømningselementer: Firkantet stang gir materialet for maskinering av åpningsplater og strømningsbegrensningsenheter som krever nøyaktig dimensjonskontroll.
Strukturelle komponenter i korrosive miljøer:
Innvendige reaktorer: Støttegitter, katalysatorsjiktstøtter og ledeplater i reaktorer som håndterer reduserende syrer, er ofte laget av kvadratisk stang sveiset inn i rammeverk.
Tankomrørerkomponenter: Agitatorblader, støttearmer og ledeplater utsatt for korrosive medier drar nytte av korrosjonsmotstanden og styrken til Hastelloy B firkantstang.
3. Hvilke maskineringsutfordringer er unike for Hastelloy B kvadratstang, og hvordan optimerer butikker verktøy og parametere for vellykket komponentproduksjon?
Maskinering av Hastelloy B firkantstang byr på flere utfordringer som skiller den fra maskinering av rustfritt stål eller til og med rundstang av samme legering. Disse utfordringene stammer fra materialets arbeids-herdeegenskaper og arbeidsstykkets geometri.
Unike maskineringsutfordringer:
Arbeidsherding: Som etablert i tidligere sammenhenger herder Hastelloy B-arbeid raskt. Under bearbeiding av firkantstang kan avbrutt kutt (som bearbeiding av hjørner) føre til at verktøyet gnissles i stedet for å skjære, umiddelbart arbeide-med å herde overflaten og gjøre påfølgende passeringer ekstremt vanskelige.
Hjørneeffekter: Ved bearbeiding av firkantstang har hjørnene en avbrutt kuttegeometri som kan forårsake skravling av verktøy og mikro-skjæring av skjærekanten, noe som fører til dårlig overflatefinish og akselerert verktøyslitasje.
Varmegenerering: Kombinasjonen av høye skjærekrefter og lav varmeledningsevne betyr at varmekonsentrerer seg ved verktøyspissen, noe som reduserer verktøyets levetid.
Sponkontroll: B-2 produserer tøffe, trevlete spon som kan vikle seg rundt arbeidsstykket og verktøyet, og skaper sikkerhetsfarer og overflateskader.
Optimaliseringsstrategier:
Verktøyvalg:
Bruk skarpe, positive riveinnsatser med skarpe skjærekanter (slipte kanter er å foretrekke fremfor avfasede kanter).
Karbidkvaliteter med mikro-kornstruktur og slitebestandige-belegg (TiAlN eller AlTiN) er foretrukket.
For groving, bruk tøffere karakterer; for etterbehandling, bruk hardere, mer-slitasjebestandige kvaliteter.
Skjæreparametere:
Hastigheter: Lave overflatehastigheter (30-60 SFM for karbid) for å kontrollere varmeutvikling.
Mater: Aggressive matehastigheter (0,008-0,015 IPR for grovbearbeiding) for å sikre at verktøyet kutter under det herdede laget.
Kuttdybde: Unngå lette kutt (<0.015") that cause rubbing and work hardening. Take substantial cuts when possible.
Verktøybanestrategi:
For kvadratisk stang, vurder bearbeidingsstrategier som opprettholder konstant inngrep, for eksempel trochoidal fresing eller adaptiv rydding, for å unngå støtbelastning i hjørner.
Når du dreier firkantstang i en dreiebenk (hvis du bruker en firkantstang i en 4-kjevechuck), ta tyngre kutt for å komme raskt under den herdede overflaten.
Kjølevæske og smøring:
Flomkjølevæske med-høytrykkslevering er avgjørende for å kontrollere varme- og spyleflis.
Bruk vannløselige kjølevæsker av-kvalitet- med ekstremt trykk (EP) tilsetningsstoffer.
For banking og gjenging, vurder spesialiserte tappeblandinger eller formtapping i stedet for kuttet tapping.
Arbeidshold:
Firkantet stang krever stivt arbeid for å forhindre vibrasjon. Bruk herdede kjever i skrustikk eller chucker som gir maksimal kontakt med de firkantede flatene.
For dreiebenkarbeid tillater 4-kjeft uavhengige chucker nøyaktig sentrering av kvadratisk lager.
4. Hvilke spesifikasjoner og standarder styrer anskaffelsen av Hastelloy B firkantstang, og hvilke tilleggskrav bør kjøpere vurdere for kritiske bruksområder?
Hastelloy B square bar er anskaffet under spesifikke ASTM-standarder som definerer kjemi, mekaniske egenskaper, varmebehandling og tillatte toleranser. Å forstå disse standardene og tilgjengelige tilleggskrav sikrer at materialet oppfyller applikasjonskravene.
Styrende standard:
ASTM B335 (Standard Specification for Nickel-Molybdenum Alloy Rod, Bar, and Wire) er den primære anskaffelsesstandarden. Den dekker:
Kjemi: UNS N10665 (Hastelloy B-2) med spesifiserte områder for Ni, Mo, Fe, Cr, Co, etc.
Mekaniske egenskaper: Minimum strekkfasthet (110 ksi / 760 MPa), flytegrense (51 ksi / 350 MPa) og forlengelse (40 %).
Varmebehandling: Løsningsglødet tilstand (2050 grader F minimum, hurtig bråkjøling).
Dimensjoner og toleranser: Standardtoleranser for størrelse, retthet og lengde.
Tilleggskrav (spesifiseres av kjøper):
For kritiske applikasjoner bør kjøpere spesifisere tilleggskrav utover ASTM B335 baseline:
Ultralydundersøkelse (ASTM E2375):
Hvorfor: For å bekrefte intern forsvarlighet og oppdage inneslutninger, sprekker eller tomrom som kan forårsake feil i maskinbearbeidede komponenter.
Spesifiser: "Ultralydundersøkelse i henhold til ASTM E2375, akseptkriterier nivå 1" for høyeste integritet.
Korrosjonstesting (ASTM G28 metode A):
Hvorfor: For å bekrefte at løsningsglødingen var effektiv og at stangen er fri for skadelige utfellinger.
Spesifiser: "En prøve per varme skal testes i henhold til ASTM G28 metode A. Korrosjonshastighet skal ikke overstige 0,5 mm/år."
Dimensjonstoleranser (spesiell retthet og størrelse):
ASTM B335 gir standard toleranser. For presisjonsmaskinering, spesifiser strammere toleranser, f.eks. "Størrelsestoleranse: +0.000"/-0,005" på kvadratiske dimensjoner" eller "Retthet: 1/16" i en hvilken som helst 3 fot."
Overflatetilstand:
Syltet: Standard avkalket overflate.
Cold Drawn: For tettere dimensjonskontroll og forbedret overflatefinish.
Senterløs grunn: For rundstavekvivalenter, men for kvadratisk stang, kan "freste" eller "presisjonsmaskinerte" overflater spesifiseres.
Mekanisk testing ved forhøyede temperaturer:
Hvis komponenten vil fungere ved høye temperaturer, spesifiser strekktesting for forhøyet temperatur i henhold til ASTM E21.
Positiv materialidentifikasjon (PMI):
Spesifiser at hver stolpe skal PMI-testes for å verifisere karakter før forsendelse.
5. Hvordan er korrosjonsmotstanden til Hastelloy B firkantstang sammenlignet i forskjellige sure miljøer, og hvilke begrensninger bør designere vurdere når de spesifiserer dette materialet?
Designere må forstå både styrken og begrensningene til Hastelloy B firkantstang for å unngå feilanvendelse og for tidlig feil. Legeringens ytelse varierer dramatisk avhengig av det spesifikke sure miljøet.
Korrosjonsbestandighetsprofil:
Utmerket motstand (legeringens styrker):
Saltsyre (HCl): Hastelloy B-2 gir eksepsjonell motstand mot HCl i alle konsentrasjoner og temperaturer opp til kokepunktet. Korrosjonshastigheter er vanligvis<0.1 mm/year in pure HCl. This is the primary reason for selecting B-2.
Svovelsyre (H₂SO4): God motstand mot å redusere konsentrasjoner (opptil 60%) ved moderate temperaturer. Ytelsen reduseres ved høyere konsentrasjoner og temperaturer.
Fosforsyre (H₃PO₄): Utmerket motstand i ren fosforsyre, selv om ytelsen kan påvirkes av urenheter (se begrensninger).
Eddiksyre (CH₃COOH): Utmerket motstand i alle konsentrasjoner, selv ved koking.
Begrensninger og miljøsensitivitet:
Oksiderende arter (den kritiske sårbarheten):
Problemet: Som diskutert i platesammenheng, svikter B-2 raskt i nærvær av oksidasjonsmidler som oppløst oksygen, jern(II)ioner (Fe³⁺), kobber(II)ioner (Cu²⁺), nitrater eller kromater.
Designimplikasjon: Ikke bruk B-2 i syrer som kan inneholde spor av oksiderende urenheter. Vurder om oppstrøms korrosjon av karbonstålutstyr kan introdusere ferriioner i strømmen.
Svovelsyre i høye konsentrasjoner:
Over 60 % H2SO4, spesielt ved høye temperaturer, øker korrosjonshastigheten betydelig. Over 80 % anbefales generelt ikke B-2.
Flussyre (HF):
Mens B-2 har en viss motstand mot HF, er det ikke det optimale valget. Spesialiserte legeringer (som Monel) eller høyere molybdenlegeringer kan gi bedre resultater.
Sveisevarme-sensibilisering for berørt sone (HAZ):
Hvis komponenter maskinert fra B-2 kvadratisk stang sveises under fabrikasjon, kan HAZ bli sensibilisert for intergranulær korrosjon med mindre riktige sveiseprosedyrer og varmebehandling etter sveising brukes.
Galvanisk korrosjon:
Når kombinert med mer edle materialer (grafitt, platina, titan) i ledende elektrolytter, kan B-2 lide av galvanisk korrosjon. Designere bør unngå slike par eller sørge for elektrisk isolasjon.
Temperaturbegrensninger:
Mens B-2 kan brukes ved høye temperaturer (opp til 800 grader F/427 grader i enkelte miljøer), øker korrosjonshastigheten vanligvis med temperaturen. Mekaniske egenskaper reduseres også ved høye temperaturer.
Designerens sjekkliste:
Når du spesifiserer Hastelloy B firkantstang, må du alltid bekrefte:
Er miljøet rent reduserende? (Ingen oksidasjonsmidler til stede?)
Er syrekonsentrasjonen innenfor det akseptable området?
Vil komponenten bli sveiset? Hvis ja, kan riktig PWHT utføres?
Kan prosessforstyrrelser introdusere oksiderende arter?
