Hvorfor er GH4049 et passende materialvalg for et-høytrykksturbinblad i en moderne jetmotor, og hvordan er det sammenlignet med GH4037?

1. Hva er den grunnleggende identiteten og metallurgiske prinsippet til GH4049-legering, og hva gjør "bar"-formen så industrielt viktig?

GH4049 er en nikkel-basert, nedbørsherdet-superlegering, som er den kinesiske standardbetegnelsen for en legering som ligner internasjonale kvaliteter som Nimonic 105. Den er klassifisert som en høy-temperatur, høy-styrke smidt superlegering spesielt utviklet for 90 ekstreme bruksforhold i-00-0 (1652-1832 grader F). Utviklingen representerer et betydelig skritt fremover i å balansere svært høy temperaturstyrke med tilstrekkelig miljømotstand.

Det metallurgiske prinsippet bak GH4049 er en sofistikert kombinasjon av mekanismer:

Kompleks fast-løsningsforsterkning: Nikkel-kobolt-krommatrisen er sterkt forsterket med flere faste-løsningsforsterkere. Kobolt (~20%) reduserer løseligheten av aluminium og titan i matrisen, noe som tillater en høyere volumfraksjon av den styrkende gamma-primfasen. Det bremser også diffusjonen, og øker krypestyrken. Wolfram og molybden gir kraftig fast-løsningsforsterkning, og øker legeringens høye-temperaturstyrke og krypemotstand betydelig.

Utfellingsherding med høy-volumfraksjon: Den primære styrkingen kommer fra en høyvolumfraksjon av den koherente, ordnede gammaprimfasen ( '), Ni₃(Al, Ti). Det høye kombinerte innholdet av aluminium og titan muliggjør dette, og skaper en tett spredning av disse utfellingene som effektivt blokkerer dislokasjonsbevegelser.

Korngrensekontroll: Tilsetninger av karbon og bor danner stabile karbider og borider ved korngrensene, som fester grensene og forbedrer krypbruddsduktilitet og levetid.

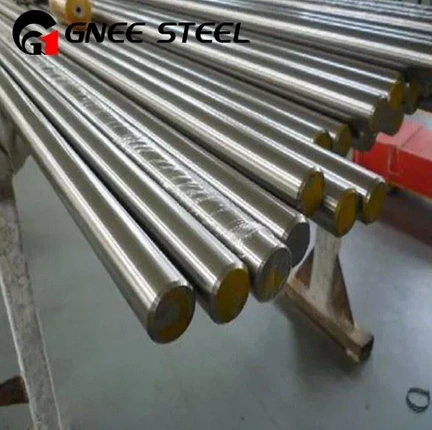

"Bar"-formen er industrielt viktig av flere viktige årsaker:

Kritisk smimateriale: Det fungerer som det essensielle emnematerialet for lukket-smiing av de mest krevende roterende komponentene i gassturbinmotorer, først og fremst høytrykksturbinblader-. Den jevne, finkornede mikrostrukturen til stangen er en forutsetning for å utvikle de nødvendige egenskapene under de komplekse smiings- og varmebehandlingsprosessene.

Direkte bearbeiding av komponenter: Stangmasse maskineres direkte til andre høye-deler som turbinskiver (for mindre motorer), ringer, aksler og festemidler, der egenskapene til GH4049 kreves.

Strukturell konsistens: Den smidde stangformen sikrer en homogen og jevn mikrostruktur i hele tverrsnittet, noe som er helt avgjørende for å forutsi og sikre pålitelig ytelse under ekstreme sentrifugale, termiske og vibrasjonspåkjenninger.

I hovedsak er GH4049-legeringsstangen et ingeniørmateriale med høy-ytelse som de mest kritisk belastede komponentene i de varmeste delene av romfarts- og industrielle gassturbiner er produsert av.

2. Hvorfor er GH4049 et passende materialvalg for et-høytrykksturbinblad i en moderne jetmotor, og hvordan er det sammenlignet med GH4037?

Høytrykksturbinbladet er uten tvil den mest termisk og mekanisk belastede komponenten i en jetmotor. Den må tåle ekstreme sentrifugalbelastninger, intens varme fra forbrenningsgasser og alvorlig oksidativt angrep, alt samtidig som dimensjonsstabiliteten opprettholdes. GH4049 er konstruert for å møte disse utfordringene i mer avanserte motorer der eldre legeringer som GH4037 ikke lenger er tilstrekkelige.

Viktige fordeler med GH4049 for turbinblader:

Overlegen høy-temperaturstyrke og krypemotstand: Dette er den viktigste fordelen i forhold til GH4037. Den komplekse kjemien til GH4049, spesielt dets høye kobolt-, wolfram- og molybdeninnhold, gir enormt overlegen motstand mot deformasjon under belastning (kryp) ved temperaturer over 900 grader. Dette gjør at bladet kan opprettholde sin form og klaringer ved høyere driftstemperaturer, noe som direkte fører til større motoreffektivitet og skyvekraft.

Høyere temperaturkapasitet: Mens GH4037 er effektiv opp til ca. 850 grader, kan GH4049 fungere pålitelig i området 900-1000 grader. Denne egenskapen er avgjørende for moderne motorer som kjører ved høyere turbininnløpstemperaturer for forbedret ytelse.

God strukturell stabilitet: Legeringen er utformet for å opprettholde sin mikrostruktur og mekaniske egenskaper i lang tid ved høye temperaturer, og motstå over-aldring og forgrovning av gamma-primfasen som vil føre til egenskapsdegradering.

Tilstrekkelig oksidasjonsmotstand: Dens krominnhold (~15%) gir en grunnlinje for oksidasjonsmotstand, selv om den ofte er supplert med beskyttende belegg (aluminid eller MCrAlY) for de mest alvorlige miljøene.

Direkte sammenligning: GH4049 vs. GH4037

Oppsummert er GH4049 valgt fremfor GH4037 når driftstemperaturen og stressforholdene overstiger egenskapene til sistnevnte. Det representerer et nødvendig steg-opp i ytelse for kraftigere og mer effektive motordesign.

3. Beskriv den kritiske varmebehandlingssekvensen for en GH4049 bar for å oppnå dens optimale egenskaper for en roterende komponent.

Å oppnå de eksepsjonelle egenskapene til GH4049 i en sluttkomponent krever en presis og flertrinns varmebehandlingsprosess som er mer kompleks enn for mange andre superlegeringer. Denne prosessen er designet for å skape den optimale mikrostrukturen for høy-temperaturstyrke og krypemotstand.

Standard varmebehandling for et smidd turbinblad fra GH4049 bar involverer vanligvis:

Trinn 1: Løsningsbehandling

Prosess: Komponenten varmes opp til en svært høy temperatur, vanligvis i området 1190 grader - 1220 grader (2174 grader F - 2228 grader F), holdes i 2-4 timer og avkjøles deretter raskt, vanligvis ved oljekjøling eller tvungen luftkjøling.

Metallurgisk mål:

Å løse opp det store flertallet av gamma-prime ( ')-dannere (Al, Ti) og andre faser tilbake i den faste løsningen, og skape en homogen enkeltfasestruktur.

For å kontrollere kornstørrelsen. Den høye løsningstemperaturen fremmer en grovere kornstruktur, som med hensikt er ettertraktet for overlegen krype- og spenningsbruddytelse i roterende deler som blader.

Trinn 2: Primær aldring (stabilisering)

Prosess: Delen varmes deretter opp til en middels temperatur, vanligvis rundt 1050 grader - 1100 grader (1922 grader F - 2012 grader F), holdt i 4-8 timer, etterfulgt av luftkjøling.

Metallurgisk mål: Dette trinnet tillater utfelling av en kontrollert, relativt grov spredning av gamma prime. Dette "stabiliserer" mikrostrukturen og forhindrer dannelsen av uønskede, sprø faser under det siste aldringstrinnet.

Trinn 3: Endelig aldring

Prosess: Komponenten gjennomgår en andre aldringsbehandling ved en lavere temperatur, typisk 850 grader - 900 grader (1562 grader F - 1652 grader F), i 8–16 timer, etterfulgt av luftkjøling.

Metallurgisk mål: Denne langvarige behandlingen med lavere-temperatur utfeller en veldig fin, sekundær spredning av gamma-prime gjennom matrisen og innenfor den større primære gamma-primen. Denne bimodale fordelingen av utfellinger er svært effektiv til å hindre dislokasjonsbevegelse over et bredt spekter av temperaturer og spenninger, noe som resulterer i legeringens toppstyrke og krypemotstand.

Avvik fra denne nøyaktige termiske sekvensen kan føre til en ikke-optimal presipitatfordeling, noe som resulterer i en betydelig reduksjon i mekaniske egenskaper og komponentlevetid.

4. Hva er de betydelige utfordringene ved maskinering og smiing av GH4049 stanglager?

Selve egenskapene som gjør GH4049 ønskelig for høye-temperaturapplikasjoner, gjør det også eksepsjonelt vanskelig å behandle via maskinering og smiing. Det regnes som en av de mer utfordrende smidde superlegeringene å jobbe med.

Smiingsutfordringer:

Smalt smivindu: Temperaturområdet som GH4049 med hell kan smi uten å sprekke eller pådra seg mikrostrukturelle skader er svært smalt. Smiing for lavt kan forårsake sprekker på grunn av høy strømningsspenning; smiing for høyt kan føre til begynnende smelting eller overdreven kornvekst.

Høy strømningsspenning: Legeringen viser ekstremt høy motstand mot deformasjon, og krever kraftige smipresser eller hammere med høy-tonnasje.

Krav til rask avkjøling og-gjenoppvarming: Baren avkjøles raskt utenfor ovnen, og krever hyppig gjenoppvarming under smiingsprosessen, som må kontrolleres nøye for å unngå mikrostrukturelle skader.

Maskineringsutfordringer og strategier:

Ekstrem styrke og arbeidsherding: Den høye styrken og den raske arbeids-herdingstendensen er hovedutfordringene. Maskinering induserer høye skjærekrefter og skaper et hardt overflatelag som raskt sliter på verktøy.

Strategi: Bruk de tøffeste karbidkvalitetene eller avanserte keramiske verktøy. Oppretthold høye, konstante matehastigheter og skjæredybder for å skjære under det arbeids-herdede laget.

Slitasje på verktøy: De harde gamma-prime-utfellingene og karbidene fungerer som slipende partikler, og forårsaker alvorlig flanke- og hakkslitasje.

Strategi: Bruk førsteklasses, slitasjebestandig-verktøyunderlag med avanserte PVD-belegg (som AlTiN). Sørg for maksimal systemstivhet for å minimere vibrasjoner.

Dårlig termisk ledningsevne: Varmen konsentreres ved skjærekanten, og akselererer nedbrytningen av verktøyet.

Strategi: Bruk kjølevæske med høy-høyt-volum rettet nøyaktig mot skjæregrensesnittet for å spre varme og vaske bort flis.

5. Hvordan posisjonerer ytelsen til GH4049 bar den innenfor den bredere utviklingen av nikkel-baserte superlegeringer?

GH4049 inntar en avgjørende posisjon i den historiske og tekniske utviklingen av nikkel-baserte superlegeringer, og representerer et høydepunkt i utviklingen av smidde, polykrystallinske bladlegeringer før den utbredte bruken av retningsbestemt (DS) og enkeltkrystall (SX) teknologier.

Ytelse og evolusjonsspektrum:

Tidlig generasjon / middels temperatur: GH4037 (Nimonic 80A)

Posisjon: Den klassiske smide bladlegeringen i flere tiår.

Evne: Effektiv opptil ~850 grader.

Avansert smidd / høy temperatur: GH4049 (Nimonic 105)

Posisjon: Representerer toppen av komplekst legerte, smidde polykrystallinske superlegeringer.

Evne: Skyvet tjenestetemperaturgrensen til ~1000 grader gjennom sofistikert kjemi (Co, W, Mo) og varmebehandling.

Begrensning: Til tross for sin høye ytelse, er den fortsatt begrenset av sin likeaksede, polykrystallinske kornstruktur. De tverrgående korngrensene vinkelrett på den primære spenningsaksen er iboende svake punkter for kryp og tretthetssvikt.

Neste generasjon / Grain Boundary Engineering: Directionally Solidified (DS) legeringer

Posisjon: Den teknologiske etterfølgeren til legeringer som GH4049.

Evne: DS-behandling eliminerer tverrgående korngrenser, og forbedrer kryp- og termisk tretthetsmotstand dramatisk. Legeringer som DS Mar-M247 er eksempler.

Fordel: Gir en betydelig økning i motorens driftstemperatur eller komponentlevetid.

Ultimate ytelse / Single Crystal (SX) legeringer

Plassering: Den nåværende-moderne--teknikken for turbinblader.

Evne: Eliminererallekorngrenser, som tillater enda høyere driftstemperaturer og fjerning av korngrenseforsterkende elementer (som C og B), som igjen øker smeltepunktet.

Konklusjon om posisjonering:

GH4049 bar representerer det ultimate uttrykket for en viss teknologisk vei: å oppnå høy ytelse gjennom kompleks kjemi innenfor en konvensjonell smidd, polykrystallinsk struktur. Det er et vitnesbyrd om metallurgisk oppfinnsomhet. Selv om det i stor grad har blitt erstattet av DS- og SX-legeringer i de mest avanserte militære og kommersielle jetmotorene, er det fortsatt et kritisk viktig materiale for industrielle gassturbiner, i visse motorstadier og i applikasjoner der dens spesifikke balanse mellom svært høy temperaturstyrke, fabrikasjonsevne og kostnad er optimal. Det fungerer som en målestokk for hva som er oppnåelig med konvensjonelle prosesseringsruter.
