ASTM B166 Legering UNS N06600 Festemidler
Festetyper: Festemidler kommer i en rekke former, inkludert sekskantede bolter, muttere, skruer, bolter og skiver.
Materialstandarder: ASTM B166 er standardspesifikasjonen for Inconel 600 (UNS N06600) stang, stang og wire.
Etterbehandling: Festemidler kan lages av varmt-valset eller kaldt-materiale, med økende styrke for kaldbearbeiding.
Overflatefinish: Vanlige overflatebehandlinger inkluderer svart, lys finish, syltet og polert.
Som en ledende leverandør og produsent i Kina, leverer GNEE Steel kostnads-effektive nikkel-baserte legeringsprodukter.
- Send e-post:ss@gneesteel.com
- Tlf:+8615824687445
ASTM B166 Legering UNS N06600 Festemidlerbeskrivelse

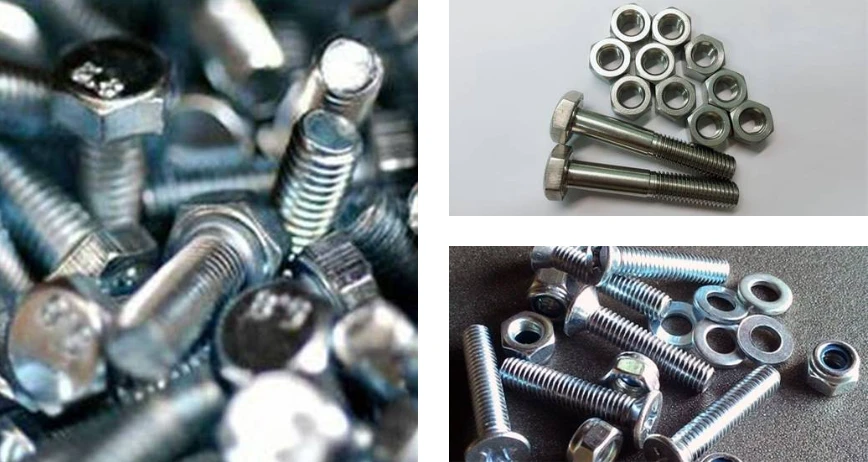

GNEE ASTM B166 Legering UNS N06600 Festemidler
ASTM B166-legering UNS N06600 (Inconel 600) festemidler er høyytelses nikkel-kromlegeringsfester kjent for sin eksepsjonelle korrosjons-, oksidasjons- og høye-temperaturbestandighet, noe som gjør dem egnet for bruk i kjemisk industri, kjernefysisk industri og romfartsindustri. De kan ikke herdes ved varmebehandling, men kan styrkes ved kaldbearbeiding. Nøkkelegenskaper inkluderer sterk motstand mot spenningskorrosjonssprekker i kloridmiljøer og høy styrke ved temperaturer opp til 1100 grader (2000 grader F).
Spesifikasjonsformat for Alloy 600 festemidler
| Spesifikasjoner | ASTM B 166 ASME SB 166 |
|---|---|
| Standard | DIN, ASTM, BS og alle internasjonale standarder |
| Lengde | 3 mm til 200 mm |
| Størrelse | M3 – M56|3/6" til 2"|Egendefinerte størrelser |
| Skruetype | Inconel 600 gjenget skrue, sekskantskrue, hodeskrue, hylseskrue, blindnagle, betongskrue, skulderskrue, forankringsskruer, panelskruer, maskinskruer etc. |
| Bolter typer | Inconel 600 sekskantbolter, sekskantbolter, firkantede bolter, øyebolter, T-bolter, U-bolter, lagbolter, forsenkede bolter etc. |
| Skivetyper | Inconel 600 låseskive, maskinvasker, stjerneskiver, tetningsskive, splittskive etc. |
| typer stender | Inconel 600 bolter med dobbel ende, gjenget stang, strekkstenger, stagsett osv. |
| Muttertyper | Inconel 600 koblingsmutter, sekskantmutter, vingemutter, firkantmutter, panelmutter, T-mutter, eikenøttmutter, kuppelmutter, øyemutter, låsemutter etc. |
Inconel Alloy 600 Pipe Fittings Spesifikasjon
Inconel 600 Festemidler Kjemisk sammensetning
| Karakter | C | Mn | Si | Fe | S | Cr | Cu | Ni | |
| 600 | min. | – | – | – | 6.0 | – | 14.0 | – | 72.0 |
| maks. | 0.15 | 1.0 | 0.5 | 10.0 | 0.015 | 17.0 | 0.5 | – | |
Legering 600 Bolt Mekanisk Styrke
| Karakter | Strekkstyrke (MPa) min | Yield Strength 0,2 % Proof (MPa) min | Forlengelse (% i 50 mm) min | Hardhet | |
| Rockwell B (HR B) maks | Brinell (HB) maks | ||||
| 600 | Psi – 95 000 , MPa -655 | Psi – 45 000, MPa – 310 | 40 | – | – |
Inconel 600 Festemidler Fysiske egenskaper
| Tetthet | g/cm3 | 8.8 |
|---|---|---|
| lb/in3 | 0.318 | |
| Smelteområde | grad F | 2370-2460 |
| grad | 1300-1350 | |
| Elastisitetsmodul, 103 ksi | Spenning | 26 |
| Komprimering | 26 | |
| Torsjon | 9.5 | |
| Poissons forhold | 0.32 | |
| Curie temperatur | grad F | 70-120 |
| grad | 21-4 | |
Legering 600 Festemidler Korrosjonsbestandighet
| Karakter | Vektøkning, mg/cm2 | |
|---|---|---|
| 1095 grader | 925 grader | |
| Inconel 600 Festemidler | 12.30 | 2.66 |
Dimensjonsplan for UNS N06600 bolt
| Bolter Diameter | D | F | C | H | |||||
| Kroppsdiameter | Bredde over leiligheter | Bredde over hjørner | Høyde | ||||||
| Maks | Grunnleggende | Maks | Min | Maks | Min | Grunnleggende | Maks | Min | |
| 1/2 | 0.515 | 7/8 | 0.875 | 0.850 | 1.010 | 0.969 | 11/32 | 0.364 | 0.302 |
| 5/8 | 0.642 | 1-1/16 | 1.062 | 1.031 | 1.227 | 1.175 | 27/64 | 0.444 | 0.378 |
| 3/4 | 0.768 | 1-1/4 | 1.250 | 1.212 | 1.443 | 1.383 | 1/2 | 0.524 | 0.455 |
| 7/8 | 0.895 | 1-7/16 | 1.438 | 1.394 | 1.660 | 1.589 | 37/64 | 0.604 | 0.531 |
| 1 | 1.022 | 1-5/8 | 1.625 | 1.575 | 1.876 | 1.796 | 43/64 | 0.700 | 0.591 |
| 1-1/8 | 1.149 | 1-13/16 | 1.812 | 1.756 | 2.093 | 2.002 | 3/4 | 0.780 | 0.658 |
| 1-1/4 | 1.277 | 2 | 2.00 | 1.938 | 2.309 | 2.209 | 27/32 | 0.876 | 0.749 |
| 1-3/8 | 1.404 | 2-3/16 | 2.188 | 2.119 | 2.526 | 2.416 | 29/32 | 0.940 | 0.810 |
| 1-1/2 | 1.531 | 2-3/8 | 2.375 | 2.300 | 2.742 | 2.622 | 1 | 1.036 | 0.902 |
| 1-3/4 | 1.785 | 2-3/4 | 2.750 | 2.662 | 3.175 | 3.035 | 1-5/32 | 1.196 | 1.054 |
| 2 | 2.039 | 3-1/8 | 3.125 | 3.025 | 3.608 | 3.449 | 1-11/32 | 1.388 | 1.175 |
| 2-1/4 | 2.305 | 3-1/2 | 3.500 | 3.388 | 4.041 | 3.862 | 1-1/2 | 1.548 | 1.327 |
| 2-1/2 | 2.559 | 3-7/8 | 3.875 | 3.750 | 4.474 | 4.275 | 1-21/32 | 1.708 | 1.479 |
Tilgjengelige typer Inconel Alloy 600 festemidler
Bolt
Inconel 600 sekskantbolter
Inconel 600 tunge sekskantbolter
Inconel Alloy 600 J-Bulter
UNS N06600 Øyebolter
Nikkellegering 600 firkantede bolter
Inconel vognbolter
Inconel 600 sekskantbolter
ASTM B166 Inconel 600 flensbolter
ASME SB166 Inconel Alloy 600 strukturelle bolter
Nøtt
Inconel 600 sekskantmuttere
600 Inconel-legering tunge sekskantmuttere
Inconel legering 600 låsemuttere
UNS N06600 nylon låsemuttere
600 kuppelmuttere i nikkellegering
Firkantmuttere av Inconel-legering
Inconel 600 eikenøtter
ASTM B166 Inconel 600 sekskantede låsemuttere
ASME SB166 Inconel legering 600 eikenøtter
Vaskemaskin
Inconel 600 flate skiver
Inconel 600 fenderskiver
Inconel 600 delte skiver
UNS N06600 låseskiver
600 nikkellegeringsfjærskiver
Inconel koniske skiver
Inconel 600 star skiver
ASTM B166 Inconel 600 flate skiver
ASME SB166 Inconel 600 firkantskiver
Skru
Inconel 600 sekskantskruer
Inconel 600 dekkskruer i legering
Inconel legering 600 flathodeskruer
UNS N06600 sekskantskruer
Nikkellegering 600 maskinskruer
Inconel-legeringsankerskruer
Inconel 600 selvborende-skruer
ASTM B166 Inconel 600 helgjengede skruer
ASME SB166 Inconel legering 600 betongskruer
Bolt
Inconel 600 helgjengede bolter
600 Inconel legering helgjengede bolter
Inconel 600 legering avsmalnende endebolter
UNS N06600 bolter
600 legering reduserte halsbolter
Nikkellegering 600 flensbolter
Inconel legering avfasede bolter
Inconel 600 gjengebolter
ASTM B166 Inconel 600 bolter
Ankerbolt
Inconel 600 ankerbolt (kiletype)
600 Inconel legeringsankerbolt (hylsetype)
Inconel 600 legeringsankerbolt
600 legerings ankerbolt
600 nikkellegering forankringsbolt
Inconel-legeringsankerbolt
Inconel 600 ankerbolt
ASTM B166 Inconel 600 ankerbolt
ASME SB166 Inconel 600 legeringsankerbolt
Vekttabell for nikkellegering 600 festemidler
| DIAMETER | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| LENGDER | #2 | #3 | #4 | #5 | #6 | #8 | #10 | #12 | 1/4″ | 5/16″ | 3/8″ |
| 3/8 | 0.70 | 0.90 | 1.30 | 1.7 | 2.1 | 3.4 | 5.0 | 6.5 | 9.8 | 17.7 | 29.2 |
| 7/16 | 0.80 | 1.00 | 1.50 | 1.9 | 2.2 | 3.6 | 5.4 | 6.9 | 10.4 | 18.8 | 30.7 |
| 1/2 | 0.80 | 1.10 | 1.60 | 2.0 | 2.4 | 3.9 | 5.8 | 7.4 | 11.1 | 19.8 | 32.2 |
| 9/16 | 0.90 | 1.20 | 1.70 | 2.2 | 2.6 | 4.2 | 6.2 | 7.8 | 11.7 | 20.9 | 33.6 |
| 5/8 | 1.00 | 1.30 | 1.80 | 2.3 | 2.8 | 4.5 | 6.6 | 8.3 | 12.4 | 21.9 | 35.1 |
| 2-1/4″ | 2.60 | 3.60 | 5.00 | 6.7 | 7.6 | 11.8 | 16.6 | 20.1 | 28.8 | 19.0 | 73.5 |
| 3/4 | 1.10 | 1.50 | 2.10 | 2.6 | 3.2 | 5.0 | 7.3 | 9.2 | 13.6 | 24.0 | 38.0 |
| 7/8 | 1.30 | 1.70 | 2.30 | 3.0 | 3.5 | 5.6 | 8.1 | 10.1 | 14.9 | 26.1 | 41.0 |
| 1″ | 1.40 | 1.90 | 2.50 | 3.4 | 3.9 | 6.2 | 8.9 | 11.0 | 16.1 | 28.8 | 44.0 |
| 1-1/8″ | 1.50 | 2.00 | 2.80 | 3.8 | 4.3 | 6.7 | 9.6 | 11.9 | 17.4 | 30.2 | 47.0 |
| 1-1/4″ | 1.60 | 2.20 | 3.00 | 4.1 | 4.6 | 7.3 | 10.4 | 12.8 | 18.7 | 32.3 | 49.8 |
| 1-1/2″ | 1.80 | 2.50 | 3.50 | 4.7 | 5.3 | 8.3 | 11.9 | 14.7 | 21.2 | 36.5 | 55.8 |
| 1-3/4″ | 2.10 | 2.90 | 4.00 | 5.3 | 6.1 | 9.4 | 13.5 | 16.5 | 23.7 | 40.7 | 61.7 |
| 2″ | 2.40 | 3.30 | 4.50 | 6.0 | 6.8 | 10.6 | 15.0 | 18.3 | 26.2 | 44.8 | 67.6 |
| 1/8 | 0.40 | 0.55 | 0.70 | 1.1 | 1.4 | - | - | - | - | - | - |
| 3/16 | 0.50 | 0.70 | 0.90 | 1.2 | 1.5 | 2.5 | 3.9 | - | - | - | - |
| 1/4 | 0.60 | 0.80 | 1.00 | 1.4 | 1.7 | 2.8 | 4.3 | 5.6 | 8.5 | - | - |
| 5/16 | 0.60 | 0.90 | 1.20 | 1.5 | 1.9 | 3.1 | 4.6 | 6.1 | 9.1 | 16.7 | - |
| 2-1/2″ | 2.80 | 3.90 | 5.50 | 7.3 | 8.3 | 12.9 | 18.1 | 22.0 | 31.3 | 53.2 | 79.5 |
| 2-3/4″ | 3.10 | 4.30 | 6.00 | 7.9 | 9.1 | 13.9 | 19.7 | 23.8 | 33.9 | 57.3 | 85.3 |
Inconel 600 Hexagon Socket Head Cap Skrue Dimensjoner
| Nominell størrelse | Trådhøyde | Kroppsdiameter og hodehøyde | Sekskantsokkel størrelse | Soc. lengde | Hode Dia | ||
|---|---|---|---|---|---|---|---|
| - | - | Maks | Min | - | Maks | Min | |
| - | - | D /H | J | K | A | ||
| M3 | 0.5 | 3.00 | 2.86 | 2.50 | 1.3 | 5.50 | 5.20 |
| M4 | 0.70 | 4.00 | 3.82 | 3.00 | 2.00 | 7.00 | 6.64 |
| M5 | 0.8 | 5.00 | 4.82 | 4.00 | 2.70 | 8.50 | 8.14 |
| M6 | 1.0 | 6.00 | 5.82 | 5.00 | 3.30 | 10.00 | 9.64 |
| M8 | 1.25 | 8.00 | 7.78 | 6.00 | 4.3 | 13.00 | 12.57 |
| M10 | 1.5 | 10.00 | 9.78 | 8.00 | 5.50 | 16.00 | 15.57 |
| M12 | 1.75 | 12.00 | 11.73 | 10.00 | 6.60 | 18.00 | 17.57 |
| M16 | 2.0 | 16.00 | 15.73 | 14.00 | 8.80 | 24.00 | 23.48 |
| M20 | 2.5 | 20.00 | 19.67 | 17.00 | 10.70 | 30.00 | 29.48 |
| M24 | 3.0 | 24.00 | 23.67 | 19.00 | 12.90 | 36.00 | 35.38 |
Alloy 600 Skive Dimensjoner
| Boltstørrelse | SAE | USS | ||||
|---|---|---|---|---|---|---|
| OD (in.) | ID (in.) | Tykkelse | OD (in.) | ID (in.) | Tykkelse | |
| 1 | 2.000 | 1.062 | .108/.160 | 2.500 | 1.062 | .136/.192 |
| 1 1/8 | 2.250 | 1.250 | .108/.160 | 2.750 | 1.250 | .136/.192 |
| 1 1/4 | 2.500 | 1.375 | .136/.192 | 3.000 | 1.375 | .136/.192 |
| 1 3/8 | 2.750 | 1.500 | .136/.213 | 3.250 | 1.500 | .153/.213 |
| 1 1/2 | 3.000 | 1.625 | .153/.213 | 3.500 | 1.625 | .153/.213 |
| 3/8 | 0.812 | 0.406 | .051/.080 | 1.000 | 0.438 | .064/.104 |
| 7/16 | 0.922 | 0.469 | .051/.080 | 1.250 | 0.500 | .064/.104 |
| 1/2 | 1.062 | 0.531 | .074/.121 | 1.375 | 0.562 | .086/.132 |
| 9/16 | 1.156 | 0.594 | .074/.121 | 1.469 | 0.625 | .086/.132 |
| 5/8 | 1.312 | 0.656 | .074/.121 | 1.750 | 0.688 | .108/.160 |
| 3/4 | 1.469 | 0.812 | .108/.160 | 2.000 | 0.812 | .122/.177 |
| 1/8 (#6) | 0.375 | 0.156 | .036/.065 | - | - | - |
| 5/32 (#8) | 0.438 | 0.188 | .036/.065 | - | - | - |
| 3/16 (#10) | 0.500 | 0.220 | .036/.065 | 0.560 | 0.250 | .036/.065 |
| 7/32 (#12) | 0.562 | 0.250 | .051/.080 | - | - | - |
| 1/4 (#14) | 0.625 | 0.281 | .051/.080 | 0.734 | 0.312 | .051/.080 |
| 5/16 | 0.688 | 0.344 | .051/.080 | 0.875 | 0.375 | .064/.104 |
| 7/8 | 1.750 | 0.938 | .108/.160 | 2.250 | 0.938 | .136/.192 |
Inconel Alloy 600 sekskantmutter dimensjon
| Nominell størrelse | G | F | H | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Bredde over hjørner | Bredde over leiligheter | Tykkelse | |||||||
| Maks | Min | Grunnleggende | Maks | Min | Grunnleggende | Maks | Min | ||
| 1/4 | .2500 | .505 | .488 | 7/16 | .438 | .428 | 7/32 | .226 | .212 |
| 5/16 | .3125 | .577 | .557 | 1/2 | .500 | .489 | 17/64 | .273 | .258 |
| 7/8 | .8750 | 1.516 | 1.447 | 1-5/16 | 1.312 | 1.269 | 3/4 | .776 | .724 |
| 1 | 1.0000 | 1.732 | 1.653 | 1-1/2 | 1.500 | 1.450 | 55/64 | .887 | .831 |
| 1-1/8 | 1.1250 | 1.949 | 1.859 | 1-11/16 | 1.688 | 1.631 | 31/32 | .999 | .939 |
| 1-3/8 | 1.3750 | 2.382 | 2.273 | 2-1/16 | 2.062 | 1.994 | 1-11/64 | 1.206 | 1.138 |
| 1-1/2 | 1.500 | 2.598 | 2.480 | 2-1/4 | 2.250 | 2.175 | 1-9/32 | 1.ASTM A194 GR. 8 | 1.245 |
| 1-5/8 | 1.6250 | 2.815 | 2.686 | 2-7/16 | 2.438 | 2.356 | 1-25/64 | 1.429 | 1.353 |
| 1-3/4 | 1.7500 | 3.031 | 2.893 | 2-5/8 | 2.625 | 2.538 | 1-1/2 | 1.540 | 1.460 |
| 2 | 2.0000 | 3.464 | 3.306 | 3 | 3.000 | 2.900 | 1-23/32 | 1.763 | 1.675 |
| 3/8 | .3750 | .650 | .628 | 9/16 | .562 | .551 | 21/64 | .337 | .479 |
| 7/16 | .4375 | .794 | .768 | 11/16 | .688 | .675 | 3/8 | .385 | .365 |
| 1/2 | .5000 | .866 | .840 | 3/4 | .750 | .736 | 7/16 | .448 | .427 |
| 9/16 | .5625 | 1.010 | .982 | 7/8 | .875 | .861 | 31/64 | .496 | .473 |
| 5/8 | .6250 | 1.083 | 1.051 | 15/16 | .938 | .922 | 35/64 | .559 | .535 |
| 3/4 | .7500 | 1.299 | 1.240 | 1-1/8 | 1.125 | 1.088 | 41/64 | .665 | .617 |
| 2-1/4 | 2.2500 | 3.897 | 3.719 | 3-3/8 | 3.375 | 3.263 | 1-15/16 | 1.986 | 1.890 |
| 2-1/2 | 2.5000 | 4.330 | 4.133 | 3-3/4 | 3.750 | 3.625 | 2-5/32 | 2.209 | 2.105 |
| 2-3/4 | 2.7500 | 4.763 | 4.546 | 4-1/8 | 4.125 | 3.988 | 2-3/8 | 2.431 | 2.319 |
Om Gnee Steel
Gnee Steel spesialiserer seg på produksjon og salg av ulike nikkel-baserte legeringer, inkludert Nickel 201, Nickel 202, Hastelloy C-276, Hastelloy C-22, Hastelloy B, Hastelloy C-4, Inconel Alloy 600, Inconel 625 X71, Inc. Legering 800, Incoloy 800H/HT, Incoloy 825, Monel Alloy 400, Monel K500 og høytemperaturlegeringer. Gnee Steels produkter er mye brukt i romfart, kjemisk, elektrisk kraft, bil og kjernekraft. Vi tilbyr også skreddersydde legeringsløsninger tilpasset kundens behov. For spørsmål om legeringspriser eller tilpassede legeringsløsninger, vennligst kontakt oss for et tilbud påss@gneesteel.com.
