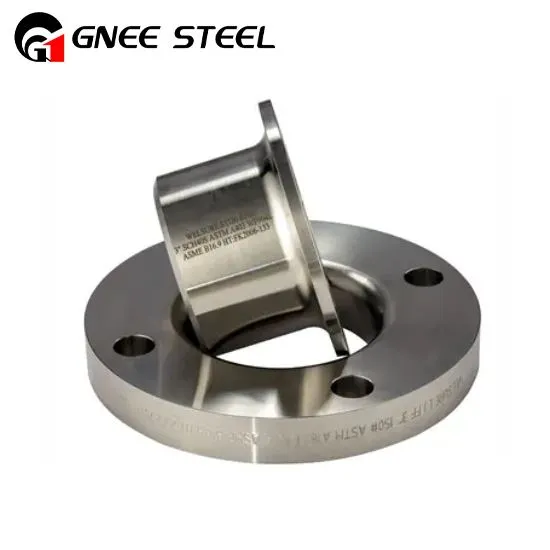

Dupleks stållappede skjøtflenser

Dupleks lappede skjøtflenser brukes alltid med enten en ende eller Taft som er stumpsveiset til røret med flensen løs bak. Dette betyr at stubbenden eller Taft alltid lager ansiktet. Den overlappede skjøten er foretrukket i lavtrykksapplikasjoner fordi den er lett å montere og justere.

Sende bookingforespørsel

Chat nå

Som en ledende leverandør og produsent i Kina tilbyr GNEE Steel kostnads-effektive nikkel-baserte legeringsprodukter.

Send e-post:ss@gneesteel.com
Tlf:+8615824687445

produkt introduksjon

Dupleks lappede skjøtflenser glir rett over røret. Den brukes for det meste med endebeslag, og den brukes til støpsenden og flensen i overlappingsrøret. Den er også fri til å rotere rundt stubbenden. Den største fordelen med disse rørflensene er den hyppige demonteringen som gjør at de ofte brukes til applikasjonene. Deflenser med overlappede skjøterer sammenstillingens to komponent, med en ende som har en ringflens med overlappede ledd plassert over seg. Her sveises deretter stubbenden til røret og flensringen kan roteres for å rette seg inn etter den sammenfallende flensen. Lappede skjøtflenser med en endeflensforbindelse brukes til store eller vanskelige å justere flenser.

Spesifikasjoner og materialkvaliteter av dupleks ståloverlappingsflenser

Spesifikasjon	ASTM A182 / ASME SA182
Standard	ANSI/ASME B16.5, B16.47 Series A & B, B16.48, BS4504, BS 10, EN-1092, DIN, ANSI-flenser, ASME-flenser, BS-flenser, DIN-flenser, EN-flenser, GOST-flens , ASME/ANSI B16.5/16.36/16.47A/16.47B, MSS SP44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092
Størrelse	1/2" (15 NB) til 48" (1200NB) DN10~DN5000
Klasse	150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS, DIN Standard ND-6,10, 16, 25, 40 osv.
Kobletype/flensflatetype	Hevet ansikt (RF), ringtype ledd (RTJ), flatt ansikt (FF), stor hann-kvinne (LMF), liten hann-kvinne (SMF)
JIS	JIS B2220, JIS B2221, 5K, 10K, 16K, 20K, 30K, 40K, 63K
DIN	DIN 2527, DIN 2566, DIN 2573, DIN 2576, DIN 2641, DIN 2642, DIN 2655, DIN 2656, DIN 2627, DIN 2628, DIN 2629, DIN 26232, DIN 3623, DIN, 4 2635, DIN 2636 , DIN 2637, DIN 2638, DIN 2673
BS	BS 4504, BS 4504, BS 1560, BS 10

lapped joint flanges

Fordeler med dupleks lappede skjøtflenser:

Lappede fugeflenser har visse spesielle fordeler fremfor andre flenser. Disse er som følger:
Lappede skjøtflenser inkluderer friheten til å dreie rundt røret. Dette letter oppstilling av motstående flensbolthull.
Mangel på kontakt med væsken i røret fører til overlegen stabilitet til disse flensene.
I rørsystemer som korroderer eller eroderer raskt, kan overlappingsflensene berges for gjenbruk.
Trykkholdekapasiteten til flenser i overlappskjøt er liten. Men det er bedre enn det for slip-on flenser.
The Lapped Joint fungerer som en støttering på stubben.
Hovedfordelen med overlappet skjøtflens er at boltehullene kan justeres med den matchende flensen etter at sveisene er fullført.
De tillater rotasjonsinnrettingsevne.
